模块式涡旋水源热泵机组

执行标准：GB/T 18430.1-2007 （模块式水冷涡旋冷水机组）

执行标准：GB/T 19409-2013（模块式涡旋水源热泵机组）

基本模块制冷量：67kW~140kW

组合模块制冷量：167kW~1120kW

立即咨询 Next Product

产品描述

一、产品概述

模块式水冷涡旋冷水机组是一种以水为冷却介质的中央空调产品，可为中央空调工程或工艺冷却提供集中冷源。

模块式涡旋水源热泵机组是一种以地下水、土壤或地表水等浅层地能资源的冷热兼用的高效节能空调系统。机组利用地下水和土壤温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现低位热能向高位热能的转换。

机组为模块化设计，相对独立的各个模块单元可以任意组合，由微电脑进行控制。在工厂内完全组装，已完成所有的部件和制冷管路及内部接线的连接，满足现场安装要求，并已完成压力试验，真空试验，制冷剂和润滑油的充注。

本公司在模块式涡旋机组制造方面有着成熟的技术，完善的工艺和先进的检测设备，再加上精选的国际一流配件，保证了机组的稳定、高效运行。出厂以前，机组严格按国家规定的检测项目完成全部性能测试，合格以后准予出厂。

模块式水冷涡旋冷水机组（模块式涡旋水源热泵机组）既能为宾馆、医院、药厂、影剧院、体育馆、娱乐中心、商业大厦、写字楼、工矿企业等场所的中央空调系统提供冷（热）水、生活热水，也可为纺织、化工、食品、电子、科研等部门提供工艺用冷冻（热）水。

二、机组型号说明

模块式涡旋水源热泵机组

如：KJ3030D0BR，代表30RT三压缩机制冷剂为R410a的不带热回收功能的KE JIA 模块式涡旋水源热泵机组。

三、机组运行范围（额定流量下）

项目			单位	参数
模块式水冷涡旋冷水机组	制冷	使用侧出水温度	℃	5～15
模块式水冷涡旋冷水机组	制冷	热源侧进水温度	℃	19～35
模块式涡旋水源热泵机组	制冷	使用侧出水温度	℃	5～15
	制冷	热源侧进水温度	℃	15～25
	制热	使用侧出水温度	℃	40～50
	制热	热源侧进水温度	℃	10～20
模块式涡旋地源热泵机组	制冷	使用侧出水温度	℃	5～15
	制冷	热源侧进水温度	℃	20～40
	制热	使用侧出水温度	℃	40～50
	制热	热源侧进水温度	℃	10～20
热回收		热回收出水温度	℃	40～45

四、水质管理

冷冻水和冷却水水质不良不仅易在传热管内结垢，引起传热效率降低和机组性能的衰减，还会腐蚀传热管引发机组重大事故。客户应严格按照GB50050-2007《工业循环冷却水处理设计规范》的要求进行水质处理。冷冻水系统为闭式系统时建议采用软水。在机组运转期间应定期对冷却水(包括开式系统的冷却水)进行抽样分析；
如果达不到要求，应进行水质处理。水质未经处理或处理不当可能导致管程结垢、受冲刷、被腐蚀，聚集水藻或积泥，严重时可能造成铜管破裂，建议有专业水处理人员来进行处理。本公司不承诺可以使用处理不当或未经处理的水，不承诺本系列机组可以使用盐水；
冬天长时间不用时，应把水放掉，以防换热管冻裂而损坏机组；

机组使用水质要求应符合下表所示范围：

项目		单位	补充水	冷冻水	腐蚀	结垢
基本项目	PH值（25℃）		6.5~8.0	6.5~8.0	0	0
	导电率（25℃）	μS/cm	<200	<800	0	0
	氯离子Cl-	mgCl-/L	<50	<200	0
	硫酸根离子SO42-	mgSO42-/L	<50	<200	0
	酸消耗量（PH4.8)	mgCaCO3/L	<50	<100		0
	全硬度	mgCaCO3/L	<50	<100		0
参考项目	铁（Fe)	mgFe/L	<0.3	<1.0	0	0
	硫离子S2-	mgS2-/L	检查不出	检查不出	0
	铵离子NH4+	mgNH4+/L	<0.2	<1.0	0
	二氧化硅SiO2	mgSiO2/L	<0.3	<50		0

注:0表示腐蚀或结垢倾向的有关因素

五、产品特性

环保冷媒，换热更佳（R410A）

◆KE JIA为客户准备了两种冷媒类型机组供选择，其中环保型机组采用对臭氧层无公害的新型环保制冷剂R410A，是当前水冷涡旋机组替代R22的首选环保冷媒。

◆R407C为3种不同比例混合的冷媒，相变温度滑移大，同时成分变化影响性能，系统性能劣于R22，应用受限。R134a单位容积循环量制冷能力小，机组设备庞大。

◆R410A系统热力效率高，压损小，高压冷媒特性非常适合北方低温制热。

Modular Scroll Water Source Heat Pump

自由组合

◆模块化组合，便于能量扩展，组合时只需将各模块之间的连接线相连即可连成一台机组进行控制；

◆每个模块为单独制冷系统，当其中一个模块要维护时不影响其它模块运行；

◆同一型号机组可以一起组合，不同型号间也可自由组合，每个系统可以最多组合8台单元模块。

安装方便，维护、管理成本低

◆模块化的设计，结构紧凑，体积小，便于机组的分开运输、吊装，在降低物流费用的同时还可以根据用户安装现场进行方便、灵活的布局安装；

◆机电一体化设计，随机已安装机组配电柜，无需客户额外配置；

◆出厂时已充注制冷剂和润滑油，现场只需连接水管和电源即可使用；

◆工程施工简单，工程投资低。用户按要求连接机组进出水管，且确保水质及管路系统清洁条件下注水即可通电运行，安装极为方便简单。

◆设备启动调整容易，分区设计灵活，故障非常小。在使用过程中不需要专业技术人员操作，能实现无人化管理，从而降低管理成本。

智能控制，高效节能

◆由于采用模块化设计，机组可分级启停以减少对电网的瞬间冲击，节省电能；标准的手操器配置为液晶显示屏，带操作按键，便于用户实现参数查询、设定；

◆定时开/关机功能，多种定时模式可供客户选择，主要包括：每天定时功能，定时开停机组、定时开手动停、手动开定时停；

◆当前故障报警功能，完整的故障信息记录，方便排查故障发生的原因；

◆通过简单的通讯连接，实现就地组网，每个模块都采用上电自识别模式，自动接入网络，任一辅模块断电后均不影响其它模块的工作；

◆提供远程遥控开停机、运行、故障无源干接点信号，实现简单的远程控制；

◆微电脑控制器能自动感测空调系统负载大小，且根据模糊控制理论调整相应模块的容量输出，实现机组冷量与空调负荷的最佳匹配，以最大限度的降低运行费用；

◆机组采用最新高效全密闭式涡旋式压缩机，噪声低、振动小且能效比高。

◆所有基本模块的能效比均达国家节能认证2级以上。

Modular Scroll Water Source Heat Pump

品质稳定，性能可靠

◆采用全密闭、高可靠性涡旋压缩机，内置过热保护，每台压缩机配备合适功率的油加热装置；

◆制冷系统关键组件均选用世界知名品牌产品，品质稳定；

◆微电脑控制器具有能量控制、故障诊断、防冻监测、运行模式等多项自动控制保护功能确保机组在最佳状态下可靠运行；

◆机组微电脑控制器对高低压、排气温度和水温进行实时监测，且采用多重系统保护，可确保机组安全运行；

◆机组的蒸发器和冷凝器均采用高效强化换热管，传热效率高，机组采用壳管式换热器，可有效防止蒸发器冻裂，同时对冷冻和冷却水质要求较低，且保养清洗容易。

模块式涡旋水源热泵机组

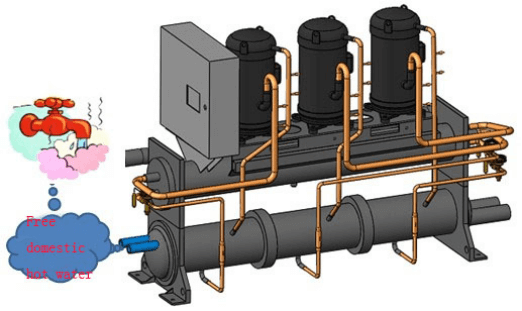

免费热水，环保节能（选配）

◆ 热回收工况运行时机组制冷能效比能提高5%，运行费用低；

◆机组既能制取冷热水，供办公楼宇、医院、商场等舒适性空调场所制冷采暖用，也可提供40℃以上的热水，满足建筑物生活用热水的需要

◆直接利用冷凝余热，环保性能好，回收了部分本来排放到大气中的废热，可减少废热排放；同时，热水系统水电隔离，无安全隐患。

Modular Scroll Water Source Heat Pump

六、部件简介

采用最新研制的高效全密闭式涡旋压缩机，集成多项技术创新。

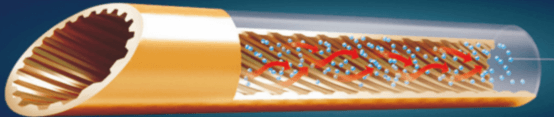

蒸发器为高效壳管式换热器。根据传热学原理，采用专用高效内螺纹紫铜管，增大内壁换热面积，增强紊流剧烈程度，使传热效率增加了20%左右；小管密排的方式使换热效果显著提高，并内置P P隔水板，冷冻水沿板迂回流动以增加扰流效果。蒸发器入口经特殊设计使冷媒在各铜管内分配更加均压，以提高整体换热效率。水侧接管采用柔性卡箍，方便现场连接。

Modular Scroll Water Source Heat Pump

冷凝器采用高效壳管式换热器。采用高效换热管以强化换热，底部含过冷器，可有效提高制冷剂液体过冷度。每个制冷系统均有安全保护装置，水侧接管采用柔性卡箍，方便现场连接。
电控柜分为电源部分和控制部分，机组所需的全部控制和电机启动元件均已由工厂接线并完成功能测试。电控柜为单点电源连线。
每个回路包括有压缩机、壳管式冷凝器、蒸发器、热力膨胀阀、过滤器、高低压开关等。制冷系统在工厂已经进行了耐压和气密性试验，并抽真空后充好制冷剂，低温部分管路均采用软质闭孔泡沫结构保温材料保温。

Modular Scroll Water Source Heat Pump

七、远程控制及联网监控功能

机组预留的控制接点（标准配置）：KE JIA模块机控制系统配置了机组开关机、共同警报、运行状态、水泵控制等多个有源或者无源接点供用户使用，方便客户以最简单的方式实现远程管理机组。
机组远程显示器（供选功能）：KE JIA模块机出厂手操器已安装于机组电控箱上，如果客户需要将手操器远离机组安装，请在订货前提出，KE JIA将为您提供解决方案。
RS485通讯接口（选配件）：KE JIA可根据客户楼宇自控需求，选配通讯协议为MODBUS RTU的RS485通讯接口，通过RS485通讯接口，楼宇自控系统对机组进行集中监控管理。需要机组配置RS485通讯接口时，请在订货时注明，一台机组只需要配置1个RS485通讯接口，不需要每个模块配置。
集中控制柜（供选件）：对于客户有需要多台机组实现集中管理，KE JIA提供了集中控制柜，根据客户需求配置了彩色触摸屏、PLC、通讯接口，在客户现场只要进行简单的连线，就可以实现多台机组及外围设备的集中管理。
KEJIA中央空调监控管理系统：需要所有中央空调设备进行集中监控管理的客户，KE JIA 也可以为用户提供解决方案。KEJIA中央空调监控管理系统是一种集显示、控制、联网、远程控制功能为一体的控制系统，该控制系统集中控制系统智能化程度高，界面操作简单，信息量大；KE JIA中央空调空调集中控制系统的特性与功能为中央空调设备和系统的管理创造显著效益，大大帮助企业提高绩效，降低能耗，降低设备管理维护成本，是中央空调设备使用者轻松高效管理的选择。

八、性能参数表

模块式水冷涡旋冷水机组性能参数表

机组型号KJCWR			标准冷媒系列			R410A系列
机组型号KJCWR			2020B	3030B	4040B	2020D	3030D	4040D
额定制冷量		kW	67	100	133	73	110	140
输入功率		kW	14	21	28	15.5	23	30
运行电流		A	28	42	56	31	46	62
电源型式			380V 3N~/50Hz(三相五线制)
压缩机	型式		全封闭涡旋式
	启动方式		直接启动
	数量	台	2	3	4	2	3	4
制冷剂	充注量	kg	13	19.5	26	12	18	24
制冷剂	流量控制方式		外平衡式热力膨胀阀
蒸发器	型式		高效壳管式
	水流量	m3/h	11.5	17.2	23	12.5	19	25
	水压降	kPa	48	48	48	50	50	50
	进出水管	DN	50	65	80	50	65	80
冷凝器	型式		高效壳管式
	水流量	m3/h	14	21	27.5	15	23	30.5
	水压降	kPa	50	50	50	50	50	50
	进出水管	DN	50	65	80	50	65	80
外形尺寸	长	mm	2000	2200	2500	2000	2200	2500
	宽	mm	580	610	650	600	650	700
	高	mm	1200	1250	1250	1300	1350	1350
机组重量		kg	550	650	750	600	800	940
运行重量		kg	650	750	850	700	900	1040
热回收︵选配︶	回收热量	kW	10	15	20	11	16.5	22
	型式		壳管式
	水流量	m3/h	1.7	2.6	3.4	1.9	2.8	3.8
	水压降	kPa	50	50	50	50	50	50
	进出水管	Inch	G1	G1	G1	G1	G1	G1

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验；

2、制冷工况：冷冻水出水温度7℃，冷却水进水温度30℃；

3、热回收出水温度为45℃；温差5℃。

模块式涡旋水源热泵机组性能参数表

地下水工况技术参数

机组型号KJCWR			标准冷媒系列			R410A系列
机组型号KJCWR			2020B	3030B	4040B	2020D	3030D	4040D
制冷工况	制冷量	kW	71	106	142	75	113	150
	输入功率	kW	13	19.5	26	14	21	28
	额定电流	A	26.5	40	53.7	29	43.7	58.3
	冷冻水流量	m3/h	12.2	18.2	24.4	12.9	19.4	25.8
	冷冻水压降	kPa	50	50	50	50	50	50
	冷却水流量	m3/h	6.5	9.8	13.1	6.9	10.4	13.9
	冷却水压降	kPa	15	15	15	15	15	15
制热工况	制热量	kW	78	116	155	83	125	166
	输入功率	kW	17.8	26.5	35.6	19	29	38
	额定电流	A	34.2	51.3	68.4	35.4	53	70.8
	冷冻水流量	m3/h	6.5	9.8	13.1	6.9	10.4	13.9
	冷冻水压降	kPa	18	18	18	18	18	18
	热水流量	m3/h	12.2	18.2	24.4	12.9	19.4	25.8
	热水压降	kPa	45	45	45	45	45	45
电源型式			380V 3N~/50Hz(三相五线制)
压缩机	型式		全封闭涡旋式
	启动方式		直接启动
	数量	台	2	3	4	2	3	4
制冷剂	充注量	kg	13	19.5	26	12	18	24
制冷剂	流量控制方式		外平衡式热力膨胀阀
蒸发器	型式		高效壳管式
	接管管径	DN	50	65	80	50	65	80
	接管型式		柔性卡箍
冷凝器	型式		高效壳管式
	接管管径	DN	50	65	80	50	65	80
	接管型式		柔性卡箍
外形尺寸	长	mm	2000	2200	2500	2000	2200	2500
	宽	mm	580	610	650	600	650	700
	高	mm	1200	1250	1250	1300	1350	1350
机组重量		kg	550	650	750	600	800	940
运行重量		kg	650	750	850	700	900	1040
热回收︵选配︶	回收热量	kW	10.5	16	21	11	17	22.5
	型式		壳管式
	水流量	m3/h	1.8	2.7	3.6	1.9	2.9	3.8
	水压降	kPa	50	50	50	50	50	50
	进出水管	inch	G1	G1	G1	G1	G1	G1

说明：

1、机组以GB/T19409-2013进行设计、制造、检验；

2、制冷工况：冷冻水进出水温度12℃/7℃，冷却水（井水）进出水温度18℃/29℃；

3、制热工况：冷冻水（井水）进水温度15℃，热水出水温度45℃；

4、热回收出水温度为45℃；温差5℃

5、R410A机组：当客户需求50-60℃出水温度，请在订单中注明。

模块式涡旋地源热泵机组性能参数表

地环工况技术参数

机组型号KJCWR			标准冷媒系列			R410A系列
机组型号KJCWR			2020B	3030B	4040B	2020D	3030D	4040D
制冷工况	制冷量	kW	70	105	140	75	113	150
	输入功率	kW	13	19.5	26	14	21	28
	额定电流	A	26.9	40.8	53.8	29.5	44	58.9
	冷冻水流量	m3/h	12	18	24	12.9	19.4	25.8
	冷冻水压降	kPa	50	50	50	50	50	50
	冷却水流量	m3/h	14.2	21.4	28.5	15.3	23	30.5
	冷却水压降	kPa	50	50	50	50	50	50
制热工况	制热量	kW	78	116	155	83	125	166
	输入功率	kW	17.8	26.5	35.6	19	29	38
	额定电流	A	34	50	68	35.2	52.8	70.5
	冷冻水流量	m3/h	14.2	21.4	28.5	15.3	23	30.5
	冷冻水压降	kPa	65	65	65	60	60	60
	热水流量	m3/h	12	18	24	12.9	19.4	25.8
	热水压降	kPa	36	36	36	40	40	40
电源型式			380V 3N~/50Hz(三相五线制)
压缩机	型式		全封闭涡旋式
	启动方式		直接启动
	数量	台	2	3	4	2	3	4
制冷剂	充注量	kg	13	19.5	26	12	18	24
制冷剂	流量控制方式		外平衡式热力膨胀阀
蒸发器	型式		高效壳管式
	接管管径	DN	50	65	80	65	80	80
	接管型式		柔性卡箍
冷凝器	型式		高效壳管式
	接管管径	DN	50	65	80	65	80	80
	接管型式		柔性卡箍
外形尺寸	长	mm	2000	2200	2500	2000	2200	2500
	宽	mm	580	610	650	600	650	700
	高	mm	1200	1250	1250	1300	1350	1350
机组重量		kg	550	650	750	600	800	940
运行重量		kg	650	750	850	700	900	1040
热回收︵选配︶	回收热量	kW	10.5	16	21	11	17	22.5
	型式		壳管式
	水流量	m3/h	1.8	2.7	3.6	1.9	2.9	3.8
	水压降	kPa	50	50	50	50	50	50
	进出水管	inch	G1	G1	G1	G1	G1	G1

说明：

1、机组以GB/T19409-2013进行设计、制造、检验；

2、制冷工况：冷冻水进出水温度12℃/7℃，冷却水（井水）进出水温度25℃/30℃；

3、制热工况：冷冻水进水温度10℃，热水出水温度45℃；

4、热回收出水温度为45℃。温差5℃

5、R410A机组：当客户需求50-60℃出水温度，请在订单中注明。

九、变工况性能修正系数表

模块式水冷涡旋冷水机组变工况性能修正系数表

冷却水进水温度	冷冻水出水温度
	5℃		7℃		9℃		11℃
	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率
28℃	0.94	0.96	1.01	0.98	1.09	0.99	1.19	1.01
30℃	0.92	0.99	1.00	1.00	1.07	1.02	1.16	1.04
32℃	0.89	1.02	0.97	1.04	1.05	1.05	1.14	1.07
34℃	0.87	1.06	0.94	1.07	1.02	1.09	1.12	1.1

模块式涡旋水源热泵机组变工况性能修正系数表

制冷运行（地下水工况）

冷冻水出水温度	地下水（源水）进水温度
	15℃		18℃		21℃		24℃
	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率
5℃	0.94	0.95	0.93	0.99	0.91	1.05	0.88	1.11
7℃	0.96	0.97	1.00	1.00	0.97	1.06	0.94	1.12
9℃	-	-	1.07	1.01	1.04	1.07	1.01	1.13
11℃	-	-	-	-	1.11	1.08	1.08	1.14

注：1、地下水（源水）流量、冷冻水流量为机组名义制冷工况时的额定流量；

2、当机组水温工况与名义值不同时，用上表进行修正。

制热运行（地下水工况）

热水出水温度	地下水（源水）进水温度
	13℃		15℃		17℃		19℃
	制热量	功率	制热量	功率	制热量	功率	制热量	功率
40℃	0.97	0.90	1.03	0.91	1.10	0.92	1.16	0.93
45℃	0.94	0.99	1.00	1.00	1.06	1.01	1.12	1.02
50℃	0.91	1.08	0.96	1.10	1.02	1.11	1.08	1.13

注：1、地下水（源水）流量、热水流量为机组名义制热工况时的额定流量；

2、当机组水温工况与名义值不同时，用上表进行修正。

模块式涡旋地源热泵机组变工况性能修正系数表

制冷运行（地环工况）

冷冻水出水温度	地下环路水（源水）进水温度
	20℃		25℃		30℃		32℃		35℃
	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率
5℃	0.97	0.91	0.93	0.98	0.89	1.06	0.86	1.10	0.82	1.19
7℃	1.04	0.93	1.00	1.00	0.95	1.07	0.93	1.11	0.88	1.21
9℃	1.11	0.94	1.07	1.01	1.02	1.09	0.99	1.13	0.95	1.23
11℃	1.18	0.96	1.15	1.03	1.10	1.11	1.05	1.15	1.02	1.25

注：1、地下环路水（源水）流量、冷冻水流量为机组名义制冷工况时的额定流量；

2、当机组水温工况与名义值不同时，用上表进行修正。

制热运行（地环工况）

热水出水温度	地下环路水（源水）进水温度
	0℃		5℃		10℃		15℃
	制热量	功率	制热量	功率	制热量	功率	制热量	功率
40℃	0.76	0.85	0.89	0.88	1.03	0.91	1.20	0.94
45℃	0.74	0.92	0.86	0.96	1.00	1.00	1.16	1.03
50℃	-	-	0.83	1.06	0.96	1.09	1.11	1.13
