超低温空气源热泵机组

常规系列

常规户式热泵采暖系列

-10℃环温热泵热水系列

低温强热热泵采暖系列

-30℃环温热泵热水系列

立即咨询暂无

产品描述

一、产品概述

超低温空气源热泵机组是以空气为冷（热）源，以水为传热介质的中央空调机组。

KE JIA超低温空气源热泵机组汲取行业技术之精华，聆听产品业主应用体验，最大程度地满足用户对产品高效性、安全性、智能性、舒适性、实惠性的要求。机组采用模块化设计，产品型号齐全，应用广泛，在传统产品基础上推出全新的R410A机组，涵盖了常规系列（包括常规冷暖型、单冷型、全年制冷型、部分热回收型）、常规户式热泵采暖系列、- 10℃换热热泵热水系列、低温强热热泵采暖系列、-30℃环温热泵热水系列。

KE JIA超低温空气源热泵机组可广泛用于别墅、商场、酒店、医院、办公大楼、学校、工厂等各类建筑及工艺性应用场合，R410A较R22传统冷媒产品，具有更出色的制热能力，低温强热热泵采暖系列和-30℃环温热泵热水系列机组是北方寒冷地区工商业空调、采暖与热水使用之优选产品。

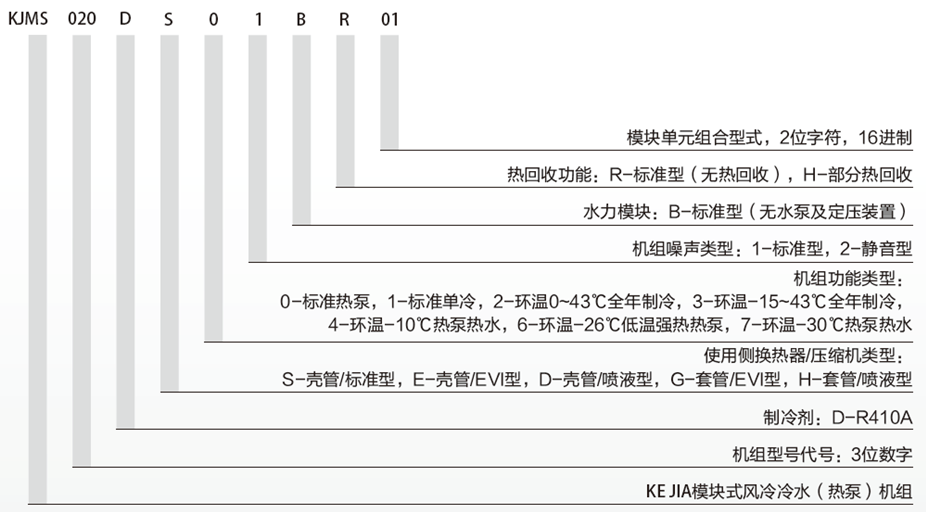

二、机组型号说明

超低温空气源热泵机组

三、冷/热量范围

常规系列最大可实现16个模块控制组合:

可控制冷量范围：66~2080kW 可控制热量范围：73~2304kW

常规户式热泵采暖系列最大可实现16个模块控制组合：

可控制冷量范围：32~720kW 可控制热量范围：35~800kW

-10℃环温热泵热水系列最大可实现16个模块控制组合：

宜控热水制热量范围：42~1344kW

低温强热热泵采暖系列最大可实现16个模块组合：

可控制冷量范围：72~2080kW 可控制热量范围：82~2496kW

-30℃环温热泵热水系列最大可实现12个模块控制组合：

宜控热水制热量范围：103~1236kW

四、产品特性


高效静音轴流风机	节流装置	高效翅片式换热器

电磁四通换向阀		储业及气液分离器

全密闭涡旋式压缩机	水侧壳管式换热器	电气控制箱

绿色节能

Modular Air Cooled chiller/ Heat Pump

超低温空气源热泵机组采用新型制冷剂R410A，热力效率更高，且不含破坏大气臭氧层的氯元素，其破坏臭氧层潜能值（ODP）=0。

高效专用压缩机

各系列机组根据各自机组特点采用专用型全密闭式涡旋压缩机，低温强热型压缩机采用轴向和径向的柔性技术从而具有优异的可靠性和高效率。

高效静音轴流风机

采用知名品牌高效静音型轴流风机，全系标配铝合金风叶和铝壳电机，使用寿命长；根据空气动力学最新研究成果优化的风扇叶型设计及匹配节能型电机，电机运行平稳、耗电少、运行寿命长。

Modular Air Cooled chiller/ Heat Pump

铝壳电机---防护等级IP55，电机绝缘等级F级

铝合金风叶---根据空气动力学优化设计，运行时气流噪音更低，音质更柔和

高效型换热器，提高机组换热品质

高效型风侧翅片式换热器

空气侧换热器采用新型的高效内螺纹紫铜管，对制冷剂分配及管束布管的优化设计，传热效率比增加了20%；使用亲水膜强化波纹开窗铝翅片，经专用胀管器进行机械胀管，具有亲水性好、换热均匀、换热效率高等特点。翅片式换热器经特殊设计，可加速融霜，防止运行时霜层堆积，保证稳定制热效果。

Modular Air Cooled chiller/ Heat Pump ＋

采用机械胀管，换热管与亲水铝箔接触面更紧密，传热更均匀.

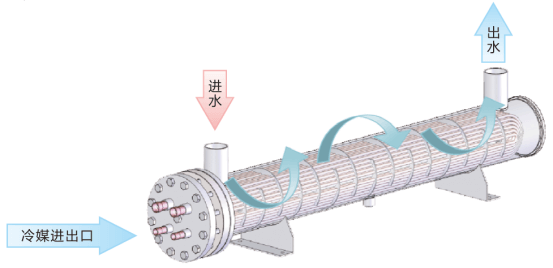

高效型水侧换热器

水侧换热器采用高效换热管，加大污垢系数设计提高机组长久运行的可靠性，从而有效延缓机组在长时间运行过程中的因水侧污垢引起的冷量衰减，同时也延长了用户清洗维护周期。

Modular Air Cooled chiller/ Heat Pump

高精度电子膨胀阀、控制精确

超低温空气源热泵机组机型运行工况宽广，采用电子膨胀阀作为系统的节流元件，依靠其流量可大幅调节特性，提高机组快速响应能力，增强系统稳定性；同时通过稳定有效的过热度算法控制，精确调节进入蒸发器内的制冷剂流量，确保系统能力和负荷需求处于最佳匹配状态，提升能效，降低机组的运行费用。

Modular Air Cooled chiller/ Heat Pump

安装便捷、维护简单

◆模块化设计，便于机组的分开运输、吊装，还可以根据用户安装现场进行方便、灵活的布局安装。

◆机组由多个模块组合时，只需将各模块之间的通讯线相连即可组成一台机组进行控制。

◆机组主要部件进行了合理布置，机架各主要部件采用活动连接，便于拆装，维护简便。

Modular Air Cooled chiller/ Heat Pump

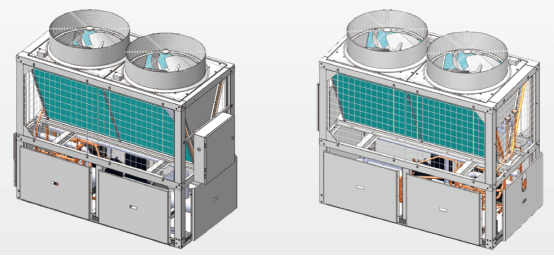

机组四周防护板可全部拆卸，作业空间大，方便日常保养与维护。

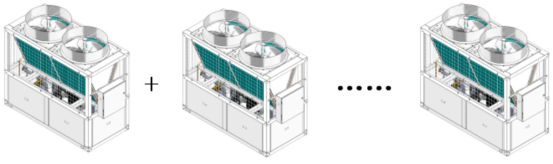

更多的模块组合

单元模块可自由组合，最大可实现16个模块进行控制组合。

Modular Air Cooled chiller/ Heat Pump

最多可16个模块组合

智能控制，稳定可靠

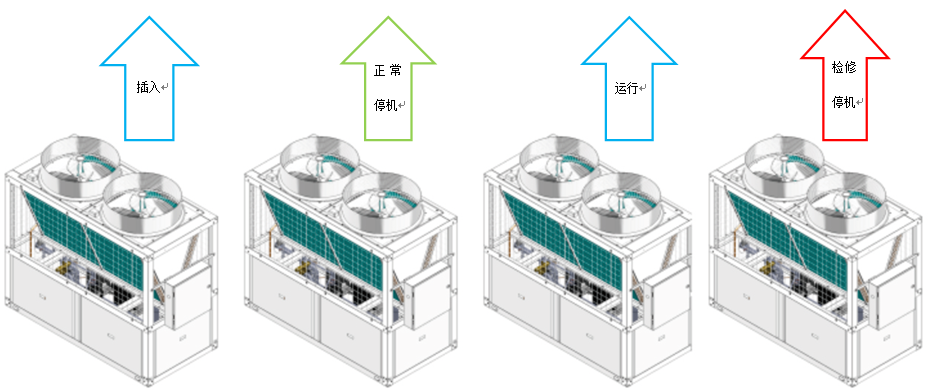

分级启动，自动轮值

◆微电脑控制器能自动感测空调负载大小，且根据模糊控制理论调整相应模块的容量输出，实现机组冷（热）量与空调负荷的最佳匹配，以最大限度的降低运行费用。

◆单机多系统设计，多模块并联，调节压缩机开启个数和风机档位，根据运行时间自动均衡轮换各模块、系统运行，延长了压缩机、轴流风机的使用寿命，也极大地降低了机组开机对电网的冲击。

◆使用多模块组合，当1个或多个模块、压缩机出现故障停机时，其它模块正常工作，确保系统继续运行。

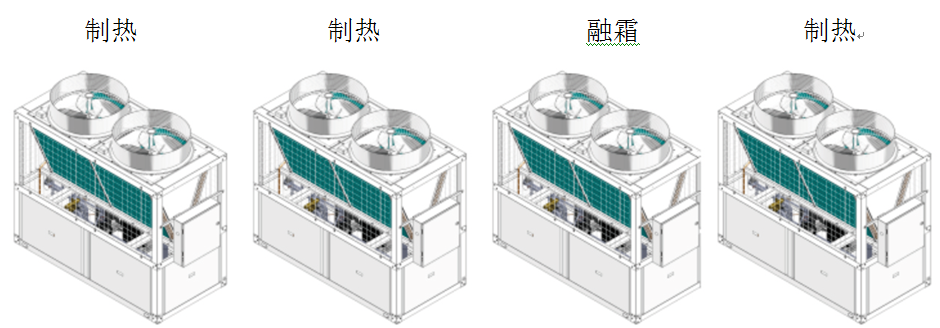

智能除霜，提高效率

◆机组通过检测多变量精确判断机组结霜情况，智能选择进入、退出除霜的最佳时机，避免冬季制热除霜不彻底或频繁进入除霜模式，做到智能除霜，提高机组制热性能。

◆多模块组合冬季制热运行，各模块化霜不同步，按需依次进入除霜，降低化霜时水系统温度波动范围，大大提高了机组的能效及舒适性。

超低温空气源热泵机组

显示、参数设定功能

◆全中文字体显示

◆机组运行状态、参数查询

◆对应温度显示

◆制冷、制热工作模式设置

◆制冷、制热进水/出水温度设置

◆机组定时开关机设置

◆机组来电自动启动

◆机组故障查询等

多项保护功能

◆电源相序保护（逆相、缺相、欠电压、过电压）

◆压缩机高低压保护

◆压缩机、轴流风机过流保护

◆压缩机排气温度过高、过低保护

◆机组冬季防冻保护

◆进出水温度过高、过低保护

◆温度传感器故障保护

◆水流量开关保护等

智能联锁功能

◆机组远程开关机控制：通过远程开关控制机组的开、关机。

◆冷冻水泵联锁控制：通过机组控制器控制冷冻水泵的启停，实现水泵与机组的运行自动同步，且可实现机组冬季的自动防冻功能。

◆辅助电加热联锁控制：检测机组运行状态，智能控制辅助电加热的启停。

免费热水（选配）

◆可回收机组运行过程中的高温冷凝余热，以提供40℃～50℃的免费生活热水，且无需消耗任何能源。

◆直接利用冷凝余热，环保性能好，回收了部分本来排放到大气中的废热，可减少废热排放；同时，热水系统水电隔离，无安全隐患。

五、远程控制及联网监控功能

机组预留的控制接点（标准配置）：KE JIA模块机控制系统配置了机组开关机、共同警报、运行状态、水泵控制等多个接点供用户使用，方便客户以最简单的方式实现远程管理机组。

RS485通讯接口（选配件）：KE JIA模块机组可利用选配的RS485通讯接口，通过MODBUS RTU通讯协议接入BMS楼宇自控系统，对机组进行集中监控管理。多模块单元构成的一台机组仅需配置1 个R S 4 8 5 通讯接口，当需要机组配置RS485通讯接口时，请在订货时注明。

集中控制柜（选配件）：如有需要多台机组实现集中管理，KE JIA可提供集中控制柜，配置彩色触摸屏、PLC、通讯接口，在客户现场只要进行简单的连线，就可以实现多台机组及外围设备的集中管理。

中央空调监控管理系统（选配功能）：当需要对所有中央空调设备进行集中监控管理时，KE JIA可提供采用KEJIA中央空调监控管理系统解决方案。KEJIA中央空调监控管理系统是一种集显示、控制、联网、远程控制功能为一体的控制系统，智能化程度高、功能强大、操作简单方便，可实现中央空调设备轻松高效管理，有效降低设备管理维护成本，降低运行能耗，为客户创造显著效益。

六、护网的选配

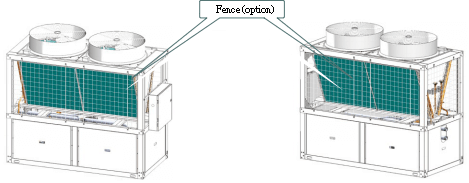

常规系列、低温强热热水系列、-30℃环温热泵热水系列机组不配置上层护网，若需要增加防护网，请在订货时注明。

Modular Air Cooled chiller/ Heat Pump

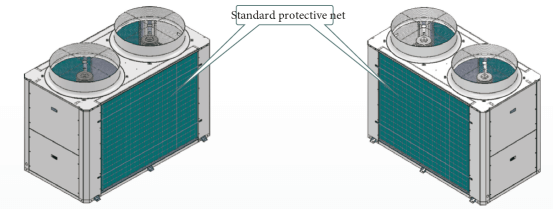

常规户式热泵采暖系列、-10℃环温热泵热水系列机组标配护网

Modular Air Cooled chiller/ Heat Pump

七、水质管理

◆水质不良易引起传热效率降低和机组性能的衰减，还会腐蚀传热管引发机组重大事故。冷冻水系统为闭式系统时建议采用软水。

◆冬天长时间不用时，应把水放掉，以防止换热管冻裂而损坏。

◆机组使用水质要求应符合下表所示范围：

项目		单位	补充水	冷冻水	腐蚀	结垢
基本项目	PH值（25℃）		6.5~8.0	6.5~8.0	0	0
	导电率（25℃）	μS/cm	<200	<800	0	0
	氯离子Cl-	mgCl-/L	<50	<200	0
	硫酸根离子SO42-	mgSO42-/L	<50	<200	0
	酸消耗量（PH4.8)	mgCaCO3/L	<50	<100		0
	全硬度	mgCaCO3/L	<50	<100		0
参考项目	铁（Fe)	me/L	<0.3	<1.0	0	0
	硫离子S2-	mgS2-/L	检查不出	检查不出	0
	铵离子NH4+	mgNH4+/L	<0.2	<1.0	0
	二氧化硅SiO2	mgSiO2/L	<0.3	<50		0

注:0表示腐蚀或结垢倾向的有关因素

八、参数表

常规系列基本单元模块参数表（20RT/40RT模块）

常规系列基本单元模块			20RT	40RT
名义制冷量		kW	66	130
名义制冷输入功率		kW	19.5	38.7
名义制热量		kW	73	144
名义制热输入功率		kW	19.9	41.1
名义热回收量(选配)		kW	15.0	30.0
电源			380V/3N～/50Hz
压缩机型式			全封闭涡旋式压缩机
节流部件			电子膨胀阀
冷媒系统数量			2	2
风侧换热器			铜管铝翅片
轴流风机	型式		防水、耐候、低噪声、高效轴流风扇
	数量	只	2	2
空调水侧	型式		高效管壳式换热器
	水流量	m3/h	11.3	22.4
换热器	水压降	kPa	45	50
	接管管径(卡箍连接）		DN50	DN65
	水侧工作压力	MPa	1.0
热回收侧换热器	水流量	m3/h	2.6	5.2
	水压降	kPa	21	23
	接管管径(螺纹连接）		R1＂	R1-1/4＂
	水侧工作压力	MPa	1.0
外形尺寸	长	mm	1080	1080
	宽	mm	2450	2450
	高	mm	2012	2262
制冷剂R410A填充量		kg	12.2	22.0
机组质量		kg	660	1030
机组运行质量		kg	700	1100
机组运行噪声		dB(A)	70	74

备注：

1.制冷性能名义工况：空调出水7℃，外气环境温度35℃；热回收出水45℃，回水40℃。制冷运行范围：外气环温15～43℃，空调出水5～15℃。

2.制热性能名义工况：空调出水45℃，外气环境干湿球温度7℃/6℃。制热运行范围：外气环温-15～21℃，空调出水35～50℃。

常规系列可控制组合容量参数表

冷量（冷吨）		20	40	60	80	100	120	140	160	180	200	220	240	260	280	300	320
组合可控制台数	20RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	66	132	198	264	330	396	462	528	594	660	726	792	858	924	990	1056
制热量	kW	73	146	219	292	365	438	511	584	657	730	803	876	949	1022	1095	1168
水流量	m3/h	11.3	22.6	33.9	45.2	56.5	67.8	79.1	90.4	101.7	113	124.3	135.6	146.9	158.2	169.5	180.8
总水管管径	DN	50	65	80	100	100	125	125	125	150	150	150	200	200	200	200	200

冷量（冷吨）		40	80	120	160	200	240	280	320	360	400	440	480	520	560	600	640
组合可控制台数	40RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	130	260	390	520	650	780	910	1040	1170	1300	1430	1560	1690	1820	1950	2080
制热量	kW	144	288	432	576	720	864	1008	1152	1296	1440	1584	1728	1872	2016	2160	2304
水流量	m3/h	22.4	44.8	67.2	89.6	112	134.4	156.8	179.2	201.6	224	246.4	268.8	291.2	313.6	336	358.4
总水管管径	DN	65	100	125	125	150	200	200	200	200	200	250	250	250	250	250	250

常规户式热泵采暖系列基本单元模块参数表（10RT/14RT模块）

常规户式系列基本单元模块			10RT	14RT
名义制冷量		kW	32	45
名义制冷输入功率		kW	10.2	14.1
名义制热量		kW	35	50
名义制热输入功率		kW	10.5	14.3
电源			380V/3N～/50Hz
压缩机型式			全封闭涡旋式压缩机
节流部件			电子膨胀阀
冷媒系统数量			1	2
风侧换热器			铜管铝翅片
轴流风机	型式		防水、耐候、低噪声、高效轴流风扇
	数量	只	1	2
	型式		高效换热器
空调水侧换热器	水流量	m3/h	5.5	7.7
	水压降	kPa	24	25
	接管管径(螺纹连接)		DN40	DN50
	水侧工作压力	MPa	1.0
外形尺寸	长	mm	1080	1080
	宽	mm	1200	1950
	高	mm	1370	1560
制冷剂R410A填充量		kg	7.5	10
机组质量		kg	310	590
机组运行重量		kg	330	620

备注：

1.制冷性能名义工况：空调出水7℃，外气环境温度35℃。制冷运行范围：外气环温15～43 ℃，空调出水5～15℃；

2.制热性能名义工况：空调出水45℃，外气环境干湿球温度7℃/6℃.制热运行范围：外气环温-12～21 ℃，空调出水35～50℃；

常规户式热泵采暖系列可控制组合容量参数表

冷量（冷吨）		10	20	30	40	50	60	70	80	90	100	110	120	130	140	150	160
组合可控制台数	10RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	32	64	96	128	160	192	224	256	288	320	352	384	416	448	480	512
制热量	kW	35	70	105	140	175	210	245	280	315	350	385	420	455	490	525	560
水流量	m3/h	5.5	11	16.5	22	27.5	33	38.5	44	49.5	55	60.5	66	71.5	77	82.5	88
总水管管径	DN	40	50	65	65	80	80	100	100	100	100	125	125	125	125	125	125

冷量（冷吨）		14	28	42	56	70	84	98	112	126	140	154	168	182	196	210	224
组合可控制台数	14RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	45	90	135	180	225	270	315	360	405	450	495	540	585	630	675	720
制热量	kW	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
水流量	m3/h	7.7	15.4	23.1	30.8	38.5	46.2	53.9	61.6	69.3	77	84.7	92.4	100.1	107.8	115.5	123.2
总水管管径	DN	50	50	65	80	100	100	100	125	125	125	125	150	150	150	150	150

-10℃环温热泵热水系列基本单元模块参数表（13RT/26RT模块）

-10℃环温热泵热水系列基本单元型号			13RT	26RT
名义热水工况制热量		kW	42	84
名义热水工况输入功率		kW	11.1	22.2
电源			380V/3N～/50Hz
压缩机型式			全封闭涡旋式压缩机
节流部件			电子膨胀阀
冷媒系统数量			1	2
风侧换热器			铜管铝翅片
轴流风机	型式		防水、耐候、低噪声、高效轴流风扇
	数量	只	1	2
空调水侧换热器	型式		高效换热器
	水流量	m3/h	7.2	14.4
	水压降	kPa	82	80
	接管管径(螺纹连接)		DN40	DN50
	水侧工作压力	MPa	1.0
外形尺寸	长	mm	1080	1080
	宽	mm	1200	1950
	高	mm	1370	1480
制冷剂R410A填充量		kg	6.5	12.2
机组质量		kg	310	600
机组运行重量		kg	320	620

备注：

1.名义热水工况：水箱初始水温度15℃，终止水温度55℃，环境干湿球温度为20℃/15℃。

2.热水制热量为机组制热水运行时的平均制热量，输入功率为平均输入功率。

-10℃环温热泵热水系列可控制组合容量参数表

冷量（冷吨）		13	26	39	52	65	78	91	104	117	130	143	156	169	182	195	208
组合可控制台数	13RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制热量	kW	42	84	126	168	210	252	294	336	378	420	462	504	546	588	630	672
水流量	m3/h	7.2	14.4	21.6	28.8	36	43.2	50.4	57.6	64.8	72	79.2	86.4	93.6	100.8	108	115.2
总水管管径	DN	40	65	65	80	80	100	100	125	125	125	125	125	150	150	150	150

冷量（冷吨）		26	52	78	104	130	156	182	208	234	260	286	312	338	364	390	416
组合可控制台数	26RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制热量	kW	84	168	252	336	420	504	588	672	756	840	924	1008	1092	1176	1260	1344
水流量	m3/h	14.4	28.8	43.2	57.6	72	86.4	100.8	115.2	129.6	144	158.4	172.8	187.2	201.6	216	230.4
总水管管径	DN	50	80	100	125	125	125	150	150	150	200	200	200	200	200	200	200

低温强热热泵采暖系列基本单元模块参数表（20RT/40RT模块）

低温强热热泵采暖系列基本模块单元型号			20RT	40RT
名义制冷量		kW	72.0	130.0
名义制冷输入功率		kW	21.8	40.5
名义制热量		kW	82.0	156.0
名义制热输入功率		kW	22.5	46.4
-12℃环温，41℃出水制热量		kW	52.0	99.0
-12℃环温，41℃出水制热输入功率		kW	20.8	39.6
-20℃环温，50℃出水制热量		kW	35.0	65.0
-20℃环温，50℃出水制热输入功率		kW	20.3	45.0
名义热回收量（选配）		kW	15.0	30.0
电源			380V/3N～/50Hz
压缩机型式			全封闭涡旋式压缩机
节流部件			电子膨胀阀
冷媒系统数量			2
风侧换热器			铜管铝翅片
轴流风机	型式		防水、耐候、低噪声、高效轴流风扇
	数量	只	2
空调水侧换热器	型式		高效管壳式换热器
	水流量	m3/h	12.3	22.4
	水压降	kPa	50	58
	接管管径(卡箍连接）		DN50	DN65
	水侧工作压力	MPa	1.0	1.0
外形尺寸	长	mm	1080	1080
	宽	mm	2450	2450
	高	mm	2100	2205
制冷剂R410A填充量		kg	18.0	34.0
机组质量		kg	710	1070
机组运行质量		kg	750	1140
机组运行噪声		dB(A)	72.0	74.0

备注：

1.制冷性能名义工况:空调出水7℃，外气环境温度35℃；热回收出水45℃，回水40℃。制冷运行范围：外气环温15～43℃，空调出水5～15℃。

2.制热性能名义工况:空调出水45℃，外气环境干湿球温度7℃/6℃。制热运行范围：外气环温-26～21℃，空调出水35～50℃。

低温强热热泵采暖系列可控制组合容量参数表

冷量（冷吨）		20	40	60	80	100	120	140	160	180	200	220	240	260	280	300	320
组合可控制台数	20RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	72	144	216	288	360	432	504	576	648	720	792	864	936	1008	1080	1152
制热量	kW	82	164	246	328	410	492	574	656	738	820	902	984	1066	1148	1230	1312
水流量	m3/h	12.4	24.8	37.2	49.6	62	74.4	86.8	99.2	111.6	124	136.4	148.8	161.2	173.6	186	198.4
总水管管径	DN	50	65	80	100	100	125	125	125	150	150	150	200	200	200	200	200

冷量（冷吨）		40	80	120	160	200	240	280	320	360	400	440	480	520	560	600	640
组合可控制台数	40RT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
制冷量	kW	130	260	390	520	650	780	910	1040	1170	1300	1430	1560	1690	1820	1950	2080
制热量	kW	156	312	468	624	780	936	1092	1248	1404	1560	1716	1872	2028	2184	2340	2496
水流量	m3/h	22.4	44.8	67.2	89.6	112	134.4	156.8	179.2	201.6	224	246.4	268.8	291.2	313.6	336	358.4
总水管管径	DN	65	100	125	125	150	150	200	200	200	200	200	250	250	250	250	250

-30℃环温热泵热水系列基本模块单元参数表（30RT模块）

-30℃环温热泵热水系列基本模块单元型号			30RT
名义热水工况	制热量	kW	103.0
	制热量	Kcal/h	88580
	机组输入功率	kW	23.0
名义制热工况1	制热量	kW	86.0
名义制热工况1	机组输入功率	kW	22.5
名义制热工况2	制热量	kW	59
名义制热工况2	机组输入功率	kW	22
名义制冷工况	制冷量	kW	75
名义制冷工况	机组输入功率	kW	22.1
电源			380V/3N～/50Hz
压缩机型式			全封闭涡旋式压缩机
节流部件			电子膨胀阀
冷媒系统数量			2
风侧换热器			铜管铝翅片
轴流风机	型式		防水、耐候、低噪声、高效轴流风扇
轴流风机	数量	只	2
水侧换热器	型式		高效套管式换热器
	热水/空调水流量	m3/h	17.7 /12.9
	水压降	kPa	89/ 60
	接管管径(卡箍连接）		DN65
	水侧工作压力	MPa	1.0
外形尺寸	长	mm	1080
	宽	mm	2450
	高	mm	2205
制冷剂R410A填充量		kg	19.0
机组质量		kg	820
机组运行质量		kg	850
机组运行噪声		dB(A)	73.0

备注：

1.名义热水工况：水箱初始水温度15℃，终止水温度55℃，环境干湿球温度为20/15℃。

2.名义制热工况1：机组空调出水温度45℃，环境干湿球温度为7/6℃。

3.名义制热工况2：机组空调出水温度41℃，环境干湿球温度为-12/-14℃。

4.热水制热量为机组制热水运行时的平均制热量，输入功率为平均输入功率。

5.名义制冷工况：机组空调出水温度7℃，环境温度35℃。

6.制冷运行范围：外气环温15～43℃，空调出水5～15℃。

7.制热运行范围：外气环温-30～43℃，空调出水35～63℃。

-30℃环温热泵热水系列可控制组合容量参数表

机组容量代号		30	60	90	120	150	180	210	240	270	300	330	360
组合可控制台数	30RT	1	2	3	4	5	6	7	8	9	10	11	12
热水制热量	kW	103	206	309	412	515	618	721	824	927	1030	1133	1236
采暖制热量	kW	86	172	258	344	430	516	602	688	774	860	946	1032
热水水流量	m3/h	17.7	35.4	53.1	70.8	88.5	106.2	123.9	141.6	159.3	177	194.7	212.4
总水管管径	DN	65	80	100	125	125	150	150	150	200	200	200	200
