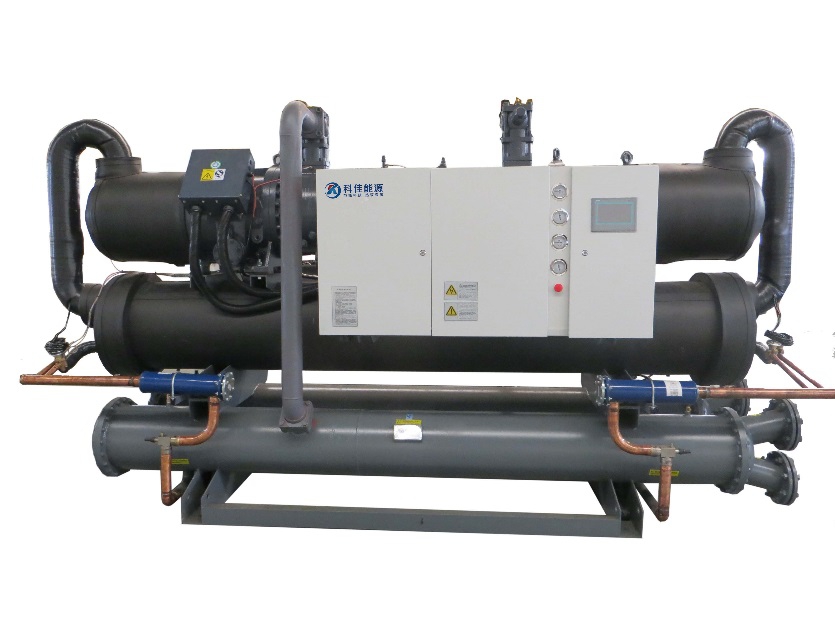

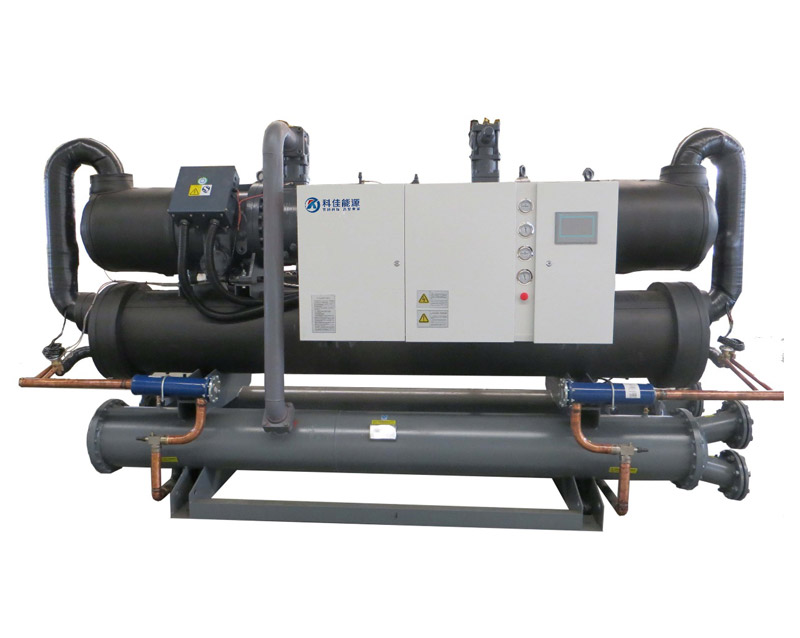

水冷螺杆式冷水机组

标准型

部分热回收型

全热回收型

立即咨询 Next Product

产品描述

一、产品概述

KE JIA水冷螺杆冷水机组是以水为冷却介质来为空调系统提供冷源的设备，机组制冷量大，可与末端空气处理设备组成大型集中式空调系统。机组由双螺杆压缩机、冷凝器、满液式蒸发器、电子膨胀阀、油分离器及自控元件等组成。与相同冷量的风冷机组相比，由于其冷凝器和蒸发器均采用特制高效传热管，因此结构紧凑，体积小，效率高；又由于没有冷凝风机，因而噪声低。

本公司在满液式螺杆水冷冷水机组制造方面有着成熟的技术，完善的工艺和先进的检测设备，再加上精选的国际一流配件，保证机组稳定、高效运行。出厂以前，机组已完成所有部件和制冷管路及内部电线的连接，制冷剂和润滑油的充注，并严格按国家规定的检测项目完成压力试验、真空试验、工况性能测试，合格后予以出厂。现场只需连接水管和电源即可，便于操作。

KE JIA 水冷螺杆冷水机组既能为宾馆、医院、影剧院、体育馆、办公楼、商场、学校等场所的中央空调系统提供冷源，也可为纺织、化工、核电、食品加工等场所提供工艺冷却系统冷冻水。同时，机组的热回收技术可以充分利用制冷运行时的冷凝废热，为客户提供卫生热水。

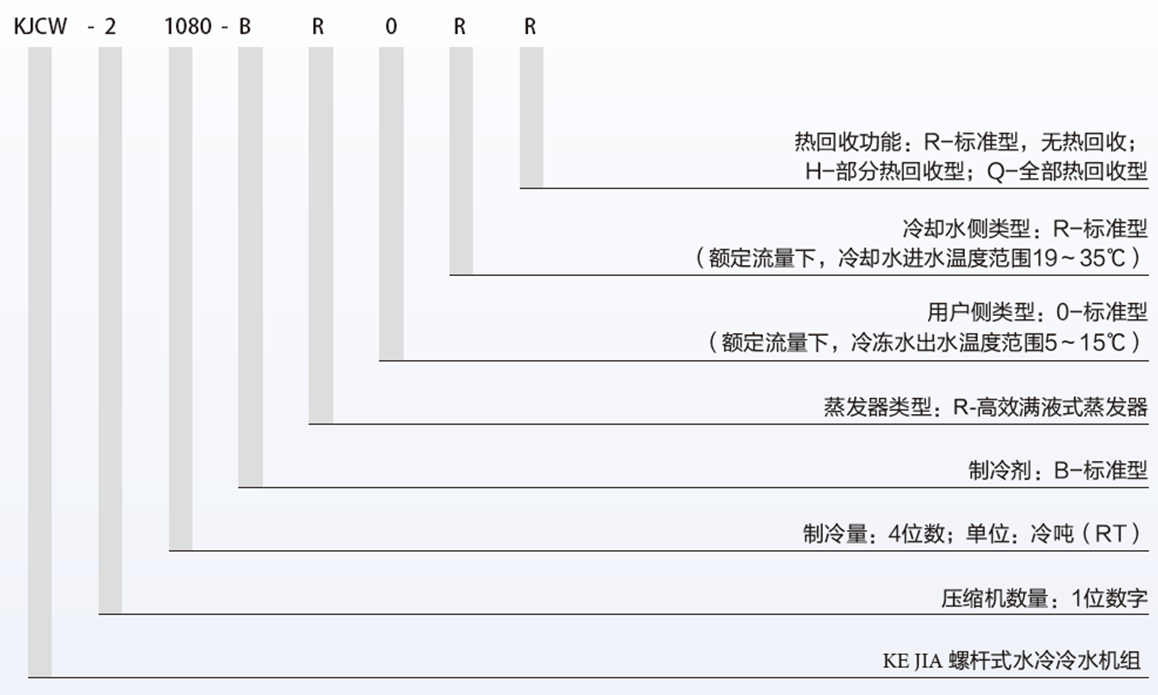

二、机组型号说明

水冷螺杆式冷水机组

例：kjCW－21080BR0RR，代表1080RT双压缩机不带热回收功能的KE JIA标准型满液式螺杆冷水机组

三、产品特性

结构合理，外形美观

1、机组外形美观，布置整齐，结构紧凑，占地面积小。

2、机组管路简单，便于检查维修。

3、双压缩机机组采用共系统设计，可提高机组部分负荷的能效比和机组的可靠性。

Water-Cooled Screw Flooded Chiller

运转平稳，安全可靠

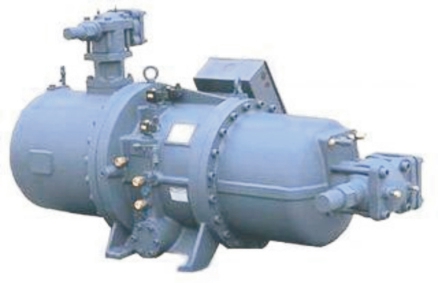

1、采用满液式专用双螺杆压缩机，高优化、高精度的转子、轴承与结构设计，以及多重压缩机内部保护，保证机组安全稳定运转。

2、蒸发器、冷凝器、油分离器按照压力容器规范设计、生产，经过严格的探伤和压力试验，确保机组的安全可靠性，并且三者均配有安全阀，保证机组安全使用。

3、换热器采用加大污垢系数设计提高机组长久运行的可靠性，从而有效延缓机组在长时间运行过程中的冷量衰减，并延长了用户清洗维护周期。

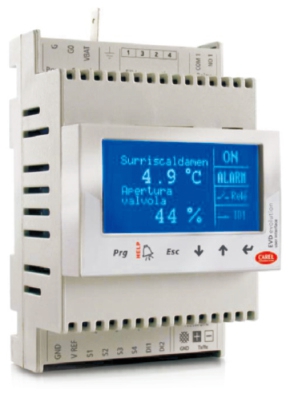

4、国际品牌的电子膨胀阀能更准确的控制机组压力、温度，使机组安全、稳定的运行。

5、多机头分步空载Y-△转换启动，极大的降低了机组开机对电网的冲击，同时采用智能均衡型压机轮换控制，延长机组使用寿命。

6、每台机组严格按国家标准规定的检测项目，通过由国家权威机构设计制造的全性能测试中心检测，符合或优于国家标准，做到机组100%检验，100%合格方可出厂。

Water-Cooled Screw Flooded Chiller

高效节能，节约运行成本

1、高效满液式蒸发器采用新型低翅蒸发管，独特的制冷剂分配器优化设计，合理的布管排列以及高效的浓缩回油结构设计，使换热器的温度场分布更为均匀，沸腾换热更加充分，有效提高了换热器换热性能。

2、高效“针齿形”冷凝管设计，能有效减缓冷凝液膜的形成，增大换热面积，强化管外换热效率。

3、采用同一国际知名品牌的高精度电子膨胀阀与阀体驱动器，确保机组根据空调负载精确地自动调整蒸发器进液量，反应迅速，控制精准，保持蒸发器液位稳定。

4、超大空间卧式高效油分离器设计，通过重力、离心、滤网过滤的作用，保证油分离效果高达99.99%。

5、冷凝废热回收利用，无一次能源消耗和废气排放，绿色环保，高效节能。

Water-Cooled Screw Flooded Chiller

安装便捷，易于操作

1、接管方向可根据客户要求自由对换。

2、随机安装式启动柜可节省客户端额外支出。

3、出厂时已充注制冷剂和润滑油，现场只需连接水管和动力电源即可使用。

4、机组各部件采用活动连接，便于拆装。

5、配备制冷剂隔离阀，方便机组检修。

智能控制，便于管理

1、机组采用国际品牌工业级PLC控制器，稳定性高、抗电磁干扰能力强、有效避免了极端工况下数据漂移、逻辑失效等缺陷。

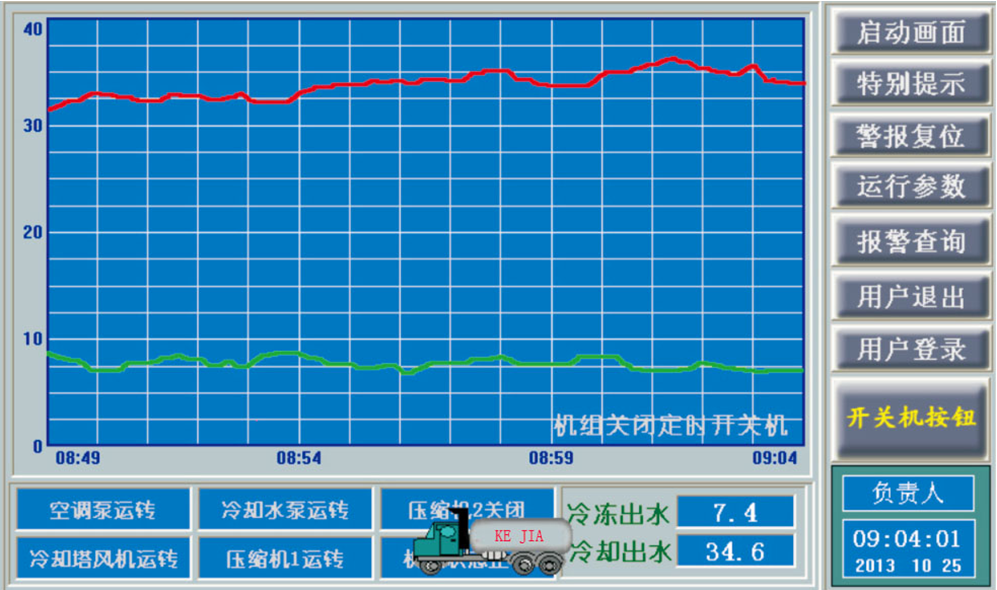

2、采用大屏幕彩色触摸屏，功能强大，操作方便直观，信息量大，触摸屏带USB接口，可以方便连接USB设备（如鼠标、键盘、打印机等）。

3、机组具有完善的状态显示、参数设定、能量模糊控制、故障查询、警报记录等多项控制功能。

4、机组容量能在较宽范围内无级调节，以匹配实际空调负载，提高部分负荷工作性能。

5、机组具有系统高压保护、系统低压保护、机组高低压压差保护、冷冻水流量保护、出水温度过低保护、电源缺相保护、电源相序保护、电源“过压”保护、电源“欠压”保护、压缩机电机过热保护、压缩机油温保护、压缩机油位保护、压缩机排气温度过高和过低保护、压缩机防频繁启动保护、传感器故障保护、火灾紧急泄压保护等达30多项保护功能，对于极端工况可超前反应，规避风险，遇故障可自动停机，并锁定故障，提供故障显示、工况记录等自动功能。

6、机组具备定时开关机功能，方便管理操作。

7、控制系统预留专门接口，可与消防接口实现连锁，避免机组断水运行，并可实现紧急安全停机。

水冷螺杆式冷水机组

四、远程控制及联网监控功能

机组预留的控制接点（标准配置）：

KE JIA 水冷螺杆机组控制系统配置了机组开关机、共同警报、运行状态、水泵、冷却塔、冷却水路比例式三通阀等多个有源或者无源控制接点供用户使用，方便客户以最简单的方式实现远程管理机组。

机组远程显示器（供选功能）：

KE JIA水冷螺杆机组出厂触摸屏已安装于机组电控箱上，如果客户需要将触摸屏远离机组安装，请在订货前提出，KE JIA将为您提供解决方案。

RJ45或RS485通讯接口（选配件）：

KE JIA可根据客户楼宇自控需求，选配通讯协议为MODBUS的RJ45或RS485通讯接口，通过RJ45或RS485通讯接口，楼宇自控系统可以和机组控制系统进行数据通讯，对机组进行集中监控管理。需要机组配置RJ45通讯接口时，请在订货时注明。

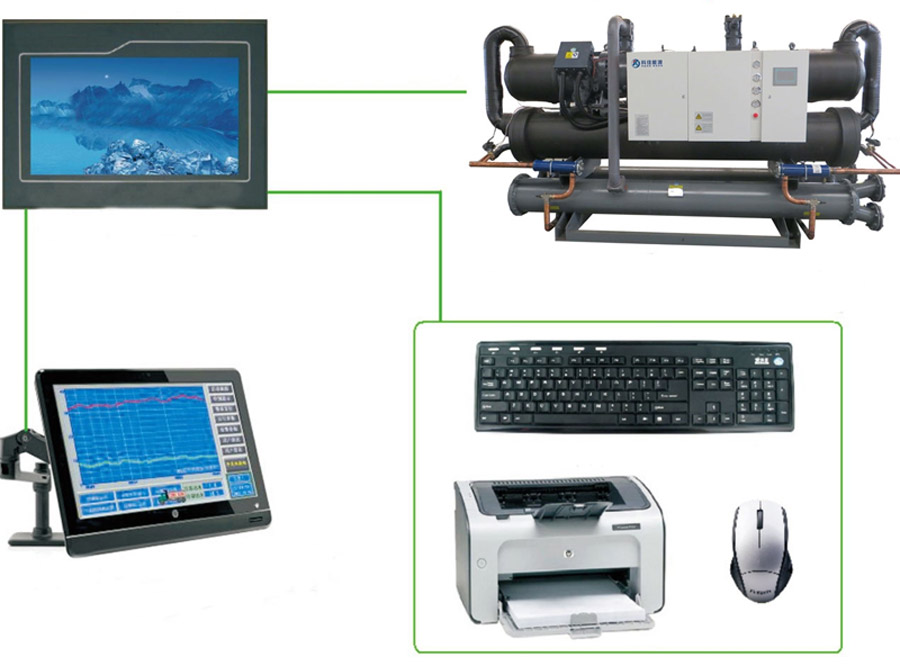

机组第二显示器（供选件）：

对于客户有需要在值班室配置第二显示器实现机组远程管理，KE JIA提供了“机组第二显示器”，在客户现场只要进行简单的连线，就可以在值班室对机组远程管理。

Water-Cooled Screw Flooded Chiller

KEJIA中央空调监控管理系统：

需要所有中央空调设备进行集中监控管理的客户，KE JIA也可以为用户提供解决方案。KE JIA中央空调监控管理系统是一种集显示、控制、联网、远程控制功能为一体的控制系统，该控制系统集中控制系统智能化程度高，界面操作简单，信息量大；KE JIA中央空调空调集中控制系统的特性与功能为中央空调设备和系统的管理创造显著效益，大大帮助企业提高绩效，降低能耗，降低设备管理维护成本，是中央空调设备使用者轻松高效管理的选择。

五、机组冬季制冷的使用

对于需要在冬季使用冷水机组的用户，用户需按以下要求进行系统和控制上的相应配置

1）在额定流量下，KE JIA冷水机冷凝器最低允许进水温度为19℃。用户的冷却塔风机起停控制务必接入冷水机控制柜，由冷水机控制系统根据系统冷凝压力和冷却水温控制冷却塔风机的起停。

2）KE JIA冷水机的控制系统预留一个比例式冷却水三通阀的控制接点（0～10VDC控制信号），用户在工程冷却水管路配置一个分流式比例式三通阀，该三通阀由冷水机控制系统根据系统冷凝压力和冷却水温控制开启度，从而实现冬季制冷。但是此时用户需保证机组冷凝器进水温度大于5℃.

3）用户安装冷却水比例式三通阀时，注意水流量开关应安装在机组总管上，水流量开关应感测总流量而不是分流后的流量。

4）注意：在环境温度低于2℃的季节，应注意冷却塔以及冷却水路的防冻问题，以免影响设备的安全。

六、机组运行范围（额定水流量下）

项目	冷冻水		冷却水
制冷	进口水温（℃）	出口水温（℃）	进口水温（℃）	出口水温（℃）
制冷	10~20	5~15	19~35	23~40

标准机组的运行范围如上表所示，如果实际运行工况超过上表范围，需根据实际的应用工况，对机组或系统进行特殊设计，以保证机组能够正常运行。

七、变工况修正系数

冷却水进水温度	冷冻水出水温度
	5℃		7℃		9℃		11℃		13℃		15℃
	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率	制冷量	功率
28℃	0.94	0.96	1.01	0.98	1.09	0.99	1.17	1.01	1.25	1.03	1.33	1.05
30℃	0.92	0.99	1	1	1.07	1.02	1.15	1.04	1.23	1.06	1.31	1.08
32℃	0.89	1.02	0.97	1.04	1.05	1.05	1.13	1.07	1.21	1.09	1.29	1.11
34℃	0.87	1.06	0.94	1.07	1.02	1.09	1.1	1.1	1.18	1.12	1.26	1.15
35℃	0.85	1.09	0.92	1.1	1	1.12	1.03	1.15	1.11	1.17	1.19	1.2

八、水质管理

◇冷冻水和冷却水水质不良易引起传热效率降低和机组性能的衰减，还会腐蚀传热管引发机组重大事故。冷冻水系统为闭式系统时建议采用软水。机组在运转期间应定期对冷却水（包括开式系统的冷却水）进行抽样分析，水质应符合下表要求。

◇如果达不到水质要求，应进行水质处理。本公司不承诺可以使用处理不当或未经处理的水，不承诺本系列机组可以使用盐水。

◇冬天长时间不用时，应把水放掉，以防止换热管冻裂而损坏。

项目		单位	补充水	冷冻水	腐蚀	结垢
基本项目	PH值（25℃）		6.5~8.0	6.5~8.0	0	0
	导电率（25℃）	μS/cm	<200	<800	0	0
	氯离子Cl-	mgCl-/L	<50	<200	0
	硫酸根离子SO42-	mgSO42-/L	<50	<200	0
	酸消耗量（PH4.8)	mgCaCO3/L	<50	<100		0
	全硬度	mgCaCO3/L	<50	<100		0
参考项目	铁（Fe)	mgFe/L	<0.3	<1.0	0	0
	硫离子S2-	mgS2-/L	检查不出	检查不出	0
	铵离子NH4+	mgNH4+/L	<0.2	<1.0	0
	二氧化硅SiO2	mgSiO2/L	<0.3	<50		0

注:0表示腐蚀或结垢倾向的有关因素

九、机组性能技术参数

机组性能技术参数（单压缩机）

机组型号 KJCW					10080	10090	10100	10110	10120	10130	10150	10160	10190	10200
额定制冷量			kW		280	305	360	390	436	457	530	569	658	715
额定制冷量			x104kcal/h		24.1	26.3	30.9	33.5	37.5	39.3	45.6	48.9	56.6	61.5
输入功率			kW		52	54	63	69	76	82	93	99	114	123
最大运行电流			A		110	123	142	156	171	190	200	220	256	271
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	1	1	1	1	1	1	1	1	1	1
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	48	53	62	67	75	79	91	98	113	123
	水压降			kPa	44	44	44	44	44	44	46	46	79	79
	进出水管			DN	100	100	100	100	125	125	125	125	150	150
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	60	66	77	84	94	98	114	122	141	154
	水压降			kPa	49	49	50	50	50	51	53	53	80	80
	进出水管			DN	100	100	100	125	125	125	125	150	150	150
外形尺寸	长			mm	2950	2950	2950	2950	2950	2950	2950	2950	3500	3500
	宽			mm	1150	1150	1150	1200	1250	1250	1300	1300	1300	1350
	高			mm	1850	1850	1850	1900	1900	1900	1900	1950	2050	2100
制冷剂充注量				kg	110	110	110	115	135	135	145	145	175	205
机组重量				kg	2250	2330	2360	2590	2640	2770	2940	3030	3300	3410
机组运行重量				kg	2360	2440	2490	2740	2790	2930	3120	3210	3500	3620
热回收	部分热回收	回收热量		kW	41	44	52	57	63	66	77	83	95	104
		热水流量		m3/h	7	8	9	10	11	11	13	14	16	18
		水压降		kPa	<50
		进出水管		DN	40	40	40	50	50	50	50	50	65	65
	全部热回收	制冷量		kW	266	290	342	371	414	434	504	541	625	680
		输入功率		kW	58	61	71	77	85	92	104	111	128	138
		回收热量		kW	324	351	413	448	499	525	607	651	753	817
		热水流量		m3/h	56	60	71	77	86	90	104	112	129	141
		水压降		kPa	48	48	49	49	49	50	52	52	79	79
		进出水管		DN	100	100	100	125	125	125	125	125	150	150

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验。

2、以上规格型号制冷能力基于冷冻水出水温度7℃，冷却水进水温度30℃。

3、部分热回收出水温度45℃，温差5℃，全部热回收出水温度45℃，温差5℃，其他热回收机组相关数据请与我公司联系索取。

机组型号 KJCW					10240	10260	10270	10300	10320	10350	10390	10410	10470	10540
额定制冷量			kW		850	928	950	1048	1134	1224	1364	1447	1651	1915
额定制冷量			x104kcal/h		73.1	79.8	81.7	90.1	97.5	105.2	117.3	124.4	142.0	164.7
输入功率			kW		145	157	166	177	193	212	234	246	281	317
最大运行电流			A		322	358	358	389	435	486	534	550	590	681
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	1	1	1	1	1	1	1	1	1	1
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	146	160	163	180	195	210	235	249	284	329
	水压降			kPa	80	80	80	80	80	83	83	83	83	83
	进出水管			DN	150	150	150	150	200	200	200	200	200	200
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	183	200	204	225	244	263	293	311	355	412
	水压降			kPa	80	80	80	80	87	87	87	87	87	87
	进出水管			DN	150	150	150	150	150	200	200	200	200	250
外形尺寸	长			mm	3500	3500	3500	3550	3550	3550	3550	3550	3600	3650
	宽			mm	1400	1400	1400	1500	1500	1600	1600	1600	1750	1850
	高			mm	2100	2100	2100	2100	2200	2200	2350	2350	2600	2650
制冷剂充注量				kg	220	220	220	270	270	295	295	295	325	445
机组重量				kg	3920	4050	4200	4300	4600	4950	5100	5140	6130	6580
机组运行重量				kg	4180	4330	4480	4600	4920	5320	5490	5550	6640	7150
热回收	部分热回收	回收热量		kW	123	135	138	152	164	177	198	210	239	278
		热水流量		m3/h	21	23	24	26	28	31	34	36	41	48
		水压降		kPa	<50
		进出水管		DN	65	65	80	80	80	80	80	80	100	100
	全部热回收	制冷量		kW	808	882	903	995	1077	1163	1296	1374	1569	1819
		输入功率		kW	162	176	185	198	216	237	262	276	314	355
		回收热量		kW	970	1058	1088	1193	1293	1400	1557	1650	1883	2175
		热水流量		m3/h	167	182	187	205	222	241	268	284	324	374
		水压降		kPa	79	79	79	79	86	86	86	86	86	86
		进出水管		DN	150	200	200	200	200	200	200	200	250	250

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验。

2、以上规格型号制冷能力基于冷冻水出水温度7℃，冷却水进水温度30℃。

3、部分热回收出水温度45℃，温差5℃，全部热回收出水温度45℃，温差5℃，其他热回收机组相关数据请与我公司联系索取。

机组性能技术参数（双压缩机）

机组型号 KJCW					20160	20180	20200	20220	20240	20260	20300	20320	20380	20400	20420
额定制冷量			kW		560	611	720	780	872	913	1061	1138	1315	1431	1477
额定制冷量			x104kcal/h		48.2	52.5	61.9	67.1	75.0	78.5	91.2	97.9	113.1	123.0	127.0
输入功率			kW		103	109	126	138	152	164	185	198	226	246	252
最大运行电流			A		110×2	123×2	142×2	156×2	171×2	190×2	200×2	220×2	256×2	271×2	284×2
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	2	2	2	2	2	2	2	2	2	2	2
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	96	105	124	134	150	157	182	196	226	246	254
	水压降			kPa	82	82	82	82	82	82	62	61	63	60	61
	进出水管			DN	125	125	150	150	150	150	150	200	200	200	200
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	120	131	155	168	187	196	228	245	283	308	318
	水压降			kPa	94	91	94	91	91	91	57	59	59	60	60
	进出水管			DN	125	125	150	150	150	150	150	200	200	200	200
外形尺寸	长			mm	3500	3500	3500	3500	3500	3500	4550	4550	4550	4600	4600
	宽			mm	1350	1350	1350	1450	1450	1600	1600	1600	1600	1700	1750
	高			mm	2050	2050	2050	2050	2150	2150	2200	2200	2200	2400	2400
制冷剂充注量				kg	185	185	210	230	235	235	410	410	410	465	515
机组重量				kg	3840	3990	4350	4750	4960	5210	5720	6100	6300	6550	6920
机组运行重量				kg	4100	4270	4650	5100	5300	5580	6120	6530	6780	7060	7530
热回收	部分热回收	回收热量		kW	81	89	104	113	126	132	154	165	191	207	214
		热水流量		m3/h	14	15	18	19	22	23	26	28	33	36	37
		水压降		kPa	<50
		进出水管		DN	50	50	50	50	65	65	65	80	80	80	80
	全部热回收	制冷量		kW	532	580	684	741	828	868	1008	1081	1249	1359	1403
		输入功率		kW	115	122	142	154	170	183	207	222	256	276	282
		回收热量		kW	648	702	825	895	998	1051	1215	1303	1506	1635	1685
		热水流量		m3/h	111	121	142	154	172	181	209	224	259	281	290
		水压降		kPa	53	54	54	56	56	55	56	58	58	59	59
		进出水管		DN	150	150	150	150	200	200	200	200	200	250	250

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验。

2、以上规格型号制冷能力基于冷冻水出水温度7℃，冷却水进水温度30℃。

3、部分热回收出水温度45℃，温差5℃，全部热回收出水温度45℃，温差5℃，其他热回收机组相关数据请与我公司联系索取。

机组型号 KJCW					20480	20520	20540	20600	20640	20700	20780	20820	20940	21080
额定制冷量			kW		1701	1856	1900	2096	2268	2447	2728	2894	3302	3830
额定制冷量			x104kcal/h		146.3	159.6	163.4	180.2	195.1	210.5	234.6	248.9	284.0	329.4
输入功率			kW		290	315	331	353	386	424	467	492	561	635
最大运行电流			A		322×2	358×2	358×2	389×2	435×2	486×2	534×2	550×2	590×2	681×2
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	2	2	2	2	2	2	2	2	2	2
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	293	319	327	360	390	421	469	498	568	659
	水压降			kPa	63	64	65	65	65	67	67	105	105	110
	进出水管			DN	200	200	200	250	250	250	250	250	250	300
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	366	399	409	451	488	526	586	622	710	823
	水压降			kPa	59	59	60	58	58	62	64	94	94	95
	进出水管			DN	250	250	250	250	250	250	250	250	300	300
外形尺寸	长			mm	4850	5150	5150	5150	5150	5600	5600	5600	5800	5800
	宽			mm	1750	1850	1850	1950	1950	1950	1950	1950	2000	2000
	高			mm	2450	2450	2450	2600	2600	2600	2650	2650	3000	3050
制冷剂充注量				kg	515	600	605	665	670	675	680	685	860	875
机组重量				kg	7620	7840	7990	8450	8770	9580	10090	10180	12090	13120
机组运行重量				kg	8230	8510	8670	9170	9540	10450	11030	11160	13390	14570
热回收	部分热回收	回收热量		kW	247	269	276	304	329	355	396	420	479	555
		热水流量		m3/h	42	46	47	52	57	61	68	72	82	96
		水压降		kPa	<50
		进出水管		DN	80	100	100	100	100	100	125	125	125	125
	全部热回收	制冷量		kW	1616	1763	1805	1991	2155	2325	2591	2749	3137	3639
		输入功率		kW	324	352	371	396	432	475	523	551	628	711
		回收热量		kW	1940	2116	2176	2387	2587	2800	3115	3300	3765	4350
		热水流量		m3/h	334	364	374	411	445	482	536	568	648	748
		水压降		kPa	58	58	59	57	57	61	63	93	93	94
		进出水管		DN	250	250	250	250	300	300	300	300	300	300

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验。

2、以上规格型号制冷能力基于冷冻水出水温度7℃，冷却水进水温度30℃。

3、部分热回收出水温度45℃，温差5℃，全部热回收出水温度45℃，温差5℃，其他热回收机组相关数据请与我公司联系索取。

机组性能技术参数（四压缩机）

机组型号 KJCW					40760	40800	40840	40960	41040	41080
额定制冷量			kW		2630	2861	2954	3401	3712	3800
额定制冷量			x104kcal/h		226.2	246.1	254.0	292.5	319.2	326.8
输入功率			kW		458	492	504	579	629	662
最大运行电流			A		256×4	271×4	284×4	322×24	358×4	358×4
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	4	4	4	4	4	4
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	452	492	508	585	638	654
	水压降			kPa	73	70	70	73	74	75
	进出水管			DN	200×2	200×2	200×2	200×2	200×2	200×2
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	566	615	635	731	798	817
	水压降			kPa	69	70	70	69	69	70
	进出水管			DN	200×2	200×2	200×2	250×2	250×2	250×2
外形尺寸	长			mm	4550	4600	4600	4850	5150	5150
	宽			mm	1600	1700	1750	1750	1850	1850
	高			mm	2200	2400	2400	2450	2450	2450
制冷剂充注量				kg	410×2	465×2	515×2	515×2	600×2	605×2
机组重量				kg	12600	13100	13840	15240	15680	15980
机组运行重量				kg	13560	14120	15060	16460	17020	17340
热回收	部分热回收	回收热量		kW	381	415	428	493	538	551
		热水流量		m3/h	66	71	74	85	93	95
		水压降		kPa	<50
		进出水管		DN	80×2	80×2	80×2	80×2	100×2	100×2
	全部热回收	制冷量		kW	2499	2718	2806	3231	3526	3610
		输入功率		kW	513	551	564	649	705	742
		回收热量		kW	3011	3270	3370	3880	4231	4352
		热水流量		m3/h	518	562	580	667	728	749
		水压降		kPa	68	69	69	68	68	69
		进出水管		DN	200×2	250×2	250×2	250×2	250×2	250×2

说明：

1、机组以GB/T18430.1-2007进行设计、制造、检验。

2、以上规格型号制冷能力基于冷冻水出水温度7℃，冷却水进水温度30℃。

3、部分热回收出水温度45℃，温差5℃，全部热回收出水温度45℃，温差5℃，其他热回收机组相关数据请与我公司联系索取。

机组型号 KJCW					41200	41280	41400	41560	41640	41880	42160
额定制冷量			kW		4191	4536	4895	5456	5787	6605	7660
额定制冷量			x104kcal/h		360.5	390.1	421.0	469.2	497.7	568.0	658.8
输入功率			kW		707	772	847	935	984	1122	1269
最大运行电流			A		389×4	435×4	486×4	534×4	550×4	590×4	681×4
电源型式					三相五线制 AC380V 50Hz
压缩机	形式				5～6非对称齿型半密闭螺杆式
	启动方式				Y-Δ
	数量			台	4	4	4	4	4	4	4
蒸发器	型式/设计承受水压				满液式高效换热器/1.0MPa
	水流量			m3/h	721	780	842	938	995	1136	1318
	水压降			kPa	75	75	77	77	115	115	120
	进出水管			DN	250×2	250×2	250×2	250×2	250×2	250×2	300×2
冷凝器	型式/设计承受水压				卧式壳管式换热器/1.0MPa
	水流量			m3/h	901	975	1052	1173	1244	1420	1647
	水压降			kPa	68	68	72	74	104	104	105
	进出水管			DN	250×2	250×2	250×2	250×2	250×2	300×2	300×2
外形尺寸	长			mm	5150	5150	5600	5600	5600	5800	5800
	宽			mm	1950	1950	1950	1950	1950	2000	2000
	高			mm	2600	2600	2600	2650	2650	3000	3050
制冷剂充注量				kg	665×2	670×2	675×2	680×2	685×2	860×2	875×2
机组重量				kg	16900	17540	19160	20180	20360	24180	26240
机组运行重量				kg	18340	19080	20900	22060	22320	26780	29140
热回收	部分热回收	回收热量		kW	608	658	710	791	839	958	1111
		热水流量		m3/h	105	113	122	136	144	165	191
		水压降		kPa	<50
		进出水管		DN	100×2	100×2	100×2	125×2	125×2	125×2	125×2
	全部热回收	制冷量		kW	3982	4309	4650	5183	5498	6274	7277
		输入功率		kW	792	864	949	1047	1102	1257	1422
		回收热量		kW	4773	5174	5599	6230	6600	7531	8699
		热水流量		m3/h	821	890	963	1072	1135	1295	1496
		水压降		kPa	67	67	71	73	103	103	104
		进出水管		DN	250×2	300×2	300×2	300×2	300×2	300×2	300×2
