全新风风冷管道机

执行标准: GB / T 18836-2002

制冷量：14KW~220KW

风量：1600m³/h～42000m³/h

立即咨询暂无

产品描述

1.产品概述

◆高静压设计，空气经过室内机集中处理，可远距离送风；

◆设计灵活，安装便利，操作简单，可实现分区独立控制，多级调节；

◆机组可供选类型多样，满足用户的多种需求；

◆规格齐全，高效节能，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。

◆此外，我们可根据客户实际情况，设计加长管长型机组，满足不同场所的需求。

Fresh air air-cooled duct type unit

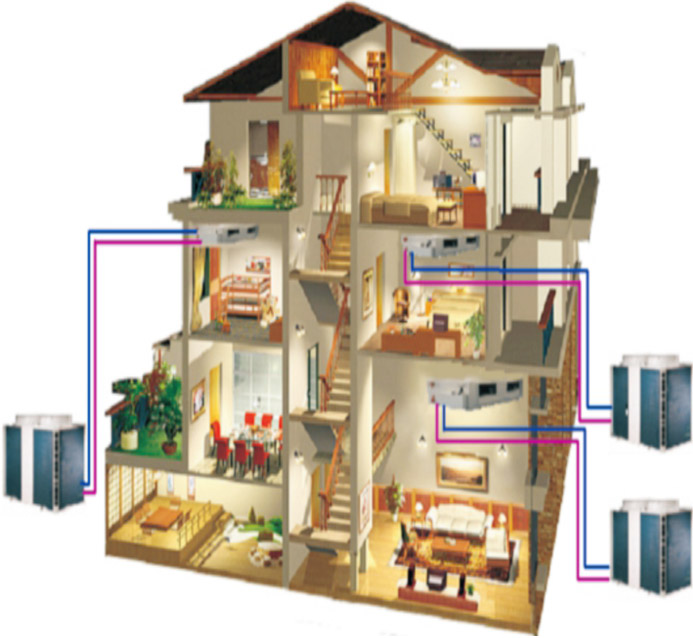

2. 适用场合

KE JIA的风管机在博采众长、引进先进设计理念和先进制造工艺的基础上，开发设计的新一代品质优良产品。可吊顶安装，不占用室内墙壁和地面空间，方便室内装饰布局，据安装现场需要，机组分左接和右接，可以满足客户需求灵活确定接管方向，风管送风式空调（热泵）机组将精心处理后的洁净空气送入室内，具有高能效比，绿色环保，可广泛应用于酒店、商场、写字楼、银行、工厂等领域。

该产品采用优质的制冷配件，产品性能稳定、可靠、能效比高、噪声低、外型结构简单、美观、体积小巧和便于灵活安装等诸多优点，是用户理想的选择。

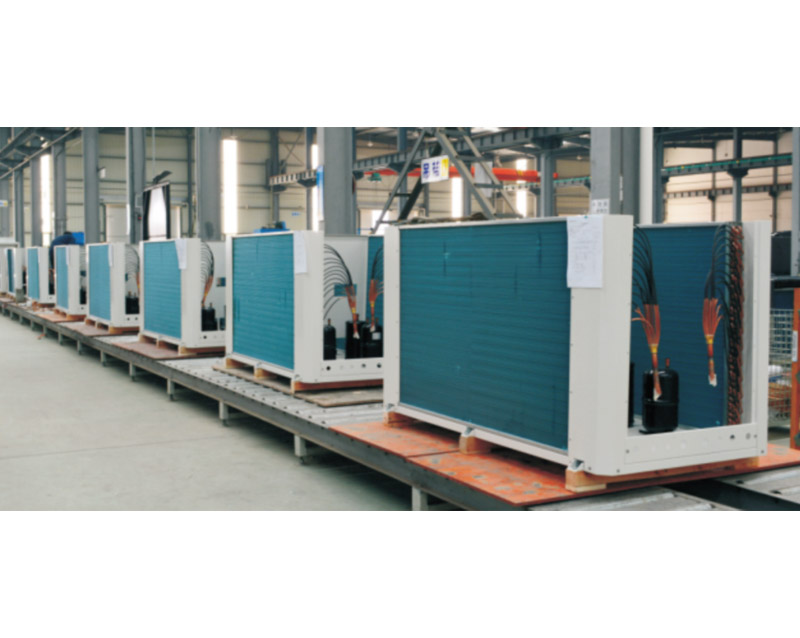

Fresh air air-cooled duct type unit

3.机组系列产品设计、制造标准：

1．GB/T 18836-2002《风管送风式空调热泵机组》

2．JB 8655-1997 《单元式空气调节机安全要求》

3．GB 19576-2004 《单元式空气调节机能源限定值及能源效率等级》

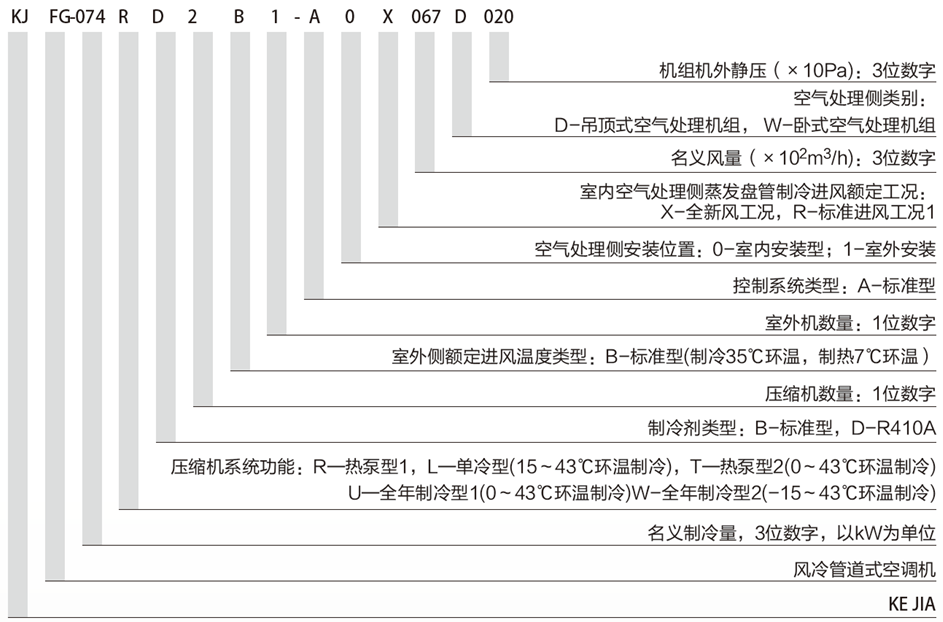

4.机组型号说明

全新风风冷管道机

如：KJFG-074RD2B1-A0X067D020表示机组制冷量为74kW，风量为6700m³/h，机外静压为200pa，室外机数量为1的双压缩机标准型风冷管道式空调机。

5. 机组运行能量范围

机组型号	kj014～SK222
蒸发盘管制冷进风额定工况	X-全新风工况（DB35℃/WB28℃）
制冷量范围	14kW～222 kW
制热量范围	13kW～186 kW
风量范围	1600 m3/h～20000 m3/h
机外静压范围	30Pa～460Pa
内外机管路总长要求（标准型）	单程长度小于30米
内外机管路垂直距离要求（标准型）	单程长度小于15米

说明：

如果机组内外机管路总长及内外机管路垂直距离超出上表要求，请在订货前提出，KE JIA可以向客户提供加长型或者超长型管路的机组。

6.机组运行工况温度范围

全新风行机组

机型类别	功能项目	室外干球温度（℃）		室内干球入口温度（℃）
机型类别	功能项目	制冷	制热	制冷	制热
热泵型	制冷/制热	15~43	-8~20	15~43	-7~15
单冷型	制冷	15~43	/	15~43	/

7.机组特性

规格齐全，适用广泛

◆KJFG系列风冷管道式空调机组型号齐全，容量宽泛，划分细致；

◆模块化组合设计，容量灵活组合，根据用户需要灵活匹配，能满足从小到大各种场所和设施的应用需要；

◆结构紧凑，方便室内空间布局；机组可吊顶安装，不占用室内墙壁与地面空间，方便室内装饰布局。

箱体独特，品质高端。

◆机组箱体采用断冷桥铝合金框架及无冷桥无螺钉概念设计，箱体由双层面板与铝骨架通过专用压条联接而成。高密度双面彩钢板聚氨酯发泡箱体设计，发泡密度≥48kg/m³，箱体内表面光滑平整，不易积灰滋菌，有利于提高处理空气的品质，适用于具有净化要求的场所；

◆专利型（实用新型专利：ZL2023213157443）的壳体主体采用全新断冷桥工艺，高强度铝型材复合隔热技术，隔热材料与铝型材一体成型，复合型材料强度高，可有效杜绝冷桥产生。铝合金外表面经氧化磨砂处理，外形美观，防腐性能高。

◆机组装配通过特制的铝合金盖板及专用卡条，采用自紧式封板固定。箱体密封采用内外双重固定，使机组内外固定牢固，机组无外露螺钉，使机组结构简洁美观，强度更高，避免漏风并彻底隔绝冷桥传递。

8. 全新风风管送风式空调机组技术参数

机组型号 KJ-	热泵型			FZ-014A	FG-029RB1B1-A0X026D010	FG-033RB1B1-A0X030D010	FG-037RB1B1-A0X033D015
机组型号 KJ-	单冷型			FZ-014A	FG-029LB1B1-A0X026D010	FG-033LB1B1-A0X030D010	FG-037LB1B1-A0X033D015
制冷量			kW	14	29	33	37
制热量			kW	13	27	29	31
机组总功率			kW	5.0	8.1	9.2	10.5
冷媒				R22/R410A
室内机	风量		m3/h	1600	2600	3000	3300
	机外静压		Pa	30-140	80-205	50-155	80-240
	电机功率		Pa	0.37	0.75	0.55	0.75
	电加热（选配）			6	7	8	9
	电源			380V/3N～/50Hz
	外形尺寸	长	mm	900	900	950	950
		宽	mm	1000	1000	1050	1050
		高	mm	517	517	597	597
	排水管		mm	DN25	DN25	DN25	DN25
	重量		kg	101	110.5	131	137
室外机	压缩机型式			全封闭涡旋式
	压缩机数量			1	1	1	1
	单压机运行电流		A	8.0	13.6	15.2	17.2
	室外机总功率		kW	4.6	7.4	8.7	9.8
	电源			380V/3N～/50Hz
	室外机数量			1	1	1	1
	单台室外机外形尺寸	长	mm	1400	1200	1200	1200
		宽	mm	805	1080	1080	1080
		高	mm	1030	1170	1270	1370
	重量		kg	180	250	255	260
整机电流	制冷额定电流		A	11.2	16.5	17.6	20.8
	制热额定电流		A	10.9	16.0	17.1	20.2
	最大运行电流		A	12.6	19.4	21.2	24.4
内外机连接管	连接方式			焊接
	液管尺寸		mm	1*Φ15.88	1*Φ15.88	1*Φ15.88	1*Φ15.88
	气管尺寸		mm	1*Φ22.2	1*Φ28.6	1*Φ28.6	1*Φ28.6

说明：

1.制冷/热量数据为室内外连接管长为7.5m时的参数；

2.额定制冷量是在名义风量时，室外干湿球温度35/28℃条件下测定；

3.额定制热量是在名义风量时，室外干湿球温度7/6℃条件下测定；

4.机组在出厂时未充注制冷剂；

5.表中机外静压为厂家可提供的设计范围，客户订货需明确机组机外静压，厂家按需进行配置。

机组型号 KJ-	热泵型			FG-049RB2B1-A0X044D020	FG-058RB2B1-A0X052D020	FG-066RB2B1-A0X059D020	FG-074RB2B1-A0X067D020
机组型号 KJ-	单冷型			FG-049LB2B1-A0X044D020	FG-058LB2B1-A0X052D020	FG-066LB2B1-A0X059D020	FG-074LB2B1-A0X067D020
制冷量			kW	49	58	66	74
制热量			kW	41	54	58	62
机组总功率			kW	13.4	16.6	18.8	21.6
冷媒				R22/R410A
室内机	风量		m3/h	4400	5200	5900	6700
	机外静压		Pa	160-320	180-365	100-230	110-240
	电机功率		Pa	1.1	1.5	1.5	1.5
	电加热（选配）			12	15	17	19
	电源			380V/3N～/50Hz
	外形尺寸	长	mm	1050	1050	1050	1150
		宽	mm	1250	1250	1400	1400
		高	mm	717	717	777	827
	排水管		mm	DN25	DN25	DN25	DN25
	重量		kg	170	176	187.5	221
室外机	压缩机型式			全封闭涡旋式
	压缩机数量			2	2	2	2
	单压机运行电流		A	11.2	13.6	15.2	17.2
	室外机总功率		kW	12.3	15.5	17.3	20.1
	电源			380V/3N～/50Hz
	室外机数量			1	1	1	1
	单台室外机外形尺寸	长	mm	1950	1950	1950	1950
		宽	mm	1080	1080	1080	1080
		高	mm	1030	1180	1255	1480
	重量		kg	480	500	520	544
整机电流	制冷额定电流		A	25.9	32.7	35.7	41.3
	制热额定电流		A	25.3	31.7	34.7	40.3
	最大运行电流		A	30.5	38.4	43.0	49.6
内外机连接管	连接方式			焊接
	液管尺寸		mm	2*Φ15.88	2*Φ15.88	2*Φ15.88	2*Φ15.88
	气管尺寸		mm	2*Φ22.2	2*Φ28.6	2*Φ28.6	2*Φ28.6

说明：

1.制冷/热量数据为室内外连接管长为7.5m时的参数；

2.额定制冷量是在名义风量时，室外干湿球温度35/28℃条件下测定；

3.额定制热量是在名义风量时，室外干湿球温度7/6℃条件下测定；

4.机组在出厂时未充注制冷剂；

5.表中机外静压为厂家可提供的设计范围，客户订货需明确机组机外静压，厂家按需进行配置。

机组型号 KJ-	热泵型			FG-86RB3B1-AOX079D020	FG-099RB3B1-A0X089D020	FG-116RB4B2-A0X104D025	FG-132RB4B2-A0X119D025
机组型号 KJ-	单冷型			FG-086LB3B1-AOX079D020	FG-099LB3B1-A0X089D020	FG-116LB4B2-A0X104D025	FG-132LB4B2-A0X119D025
制冷量			kW	86	99	116	132
制热量			kW	73	87	108	116
机组总功率			kW	25.7	28.1	32.5	37.6
冷媒				R22/R410A
室内机	风量		m3/h	7900	8900	10400	11900
	机外静压		Pa	90-280	130-210	210-350	110-280
	电机功率		Pa	2.2	2.2	3	3
	电加热（选配）			22	25	29	33
	电源			380V/3N～/50Hz
	外形尺寸	长	mm	1150	1150	1050	1050
		宽	mm	1700	1700	2200	2200
		高	mm	827	827	827	827
	排水管		mm	DN25	DN25	DN25	DN25
	重量		kg	298	312.5	330	338
室外机	压缩机型式			全封闭涡旋式
	压缩机数量			3	3	4	4
	单压机运行电流		A	12.3	15.2	13.6	15.2
	室外机总功率		kW	23.5	25.9	29.5	34.6
	电源			380V/3N～/50Hz
	室外机数量			1	1	2	2
	单台室外机外形尺寸	长	mm	2450	2450	1950	1950
		宽	mm	1080	1080	1080	1080
		高	mm	1270	1270	1180	1255
	重量		kg	660	670	2*500	2 520
整机电流	制冷额定电流		A	46.5	52.4	64.8	70.8
	制热额定电流		A	45.0	50.9	62.8	68.8
	最大运行电流		A	55.9	62.3	77.9	85.3
内外机连接管	连接方式			焊接
	液管尺寸		mm	3*Φ15.88	3*Φ15.88	4*Φ15.88	4*Φ15.88
	气管尺寸		mm	3*Φ28.6	3*Φ28.6	4*Φ28.6	4*Φ28.6

说明：

1.制冷/热量数据为室内外连接管长为7.5m时的参数；

2.额定制冷量是在名义风量时，室外干湿球温度35/28℃条件下测定；

3.额定制热量是在名义风量时，室外干湿球温度7/6℃条件下测定；

4.机组在出厂时未充注制冷剂；

5.表中机外静压为厂家可提供的设计范围，客户订货需明确机组机外静压，厂家按需进行配置。

机组型号 KJ-	热泵型			FG-148RB4B2-A0X133D025	FG-174RB6B3-A0X157W025	FG-198RB6B3-A0X178W030	FG-222RB6B3-A0X200W035
机组型号 KJ-	单冷型			FG-148LB4B2-A0X133D025	FG-174LB6B3-A0X157W025	FG-198LB6B3-A0X178W030	FG-222LB6B3-A0X200W035
制冷量			kW	148	174	198	222
制热量			kW	124	162	174	186
机组总功率			kW	44.2	50.5	57.4	66
冷媒				R22/R410A
室内机	风量		m3/h	13300	15700	17800	20000
	机外静压		Pa	210-380	200-320	250-410	260-460
	电机功率		Pa	4	4	5.5	7.5
	电加热（选配）			37	44	50	56
	电源			380V/3N～/50Hz
	外形尺寸	长	mm	1150	1450	1450	1450
		宽	mm	2200	2200	2250	2350
		高	mm	977	1180	1330	1380
	排水管		mm	DN25	DN32	DN32	DN32
	重量		kg	398	410	430	472.5
室外机	压缩机型式			全封闭涡旋式
	压缩机数量			4	6	6	6
	单压机运行电流		A	17.2	13.6	15.2	17.2
	室外机总功率		kW	40.2	46.5	51.9	58.5
	电源			380V/3N～/50Hz
	室外机数量			2	3	3	3
	单台室外机外形尺寸	长	mm	1950	1950	1950	1950
		宽	mm	1080	1080	1080	1080
		高	mm	1480	1180	1255	1480
	重量		kg	2×544	3 500	3 520	3 544
整机电流	制冷额定电流		A	84.0	95.8	107.7	128.4
	制热额定电流		A	81.6	92.8	104.7	124.8
	最大运行电流		A	100.8	112.6	129.8	150.7
内外机连接管	连接方式			焊接
	液管尺寸		mm	4*Φ15.88	6*Φ15.88	6*Φ15.88	6*Φ15.88
	气管尺寸		mm	4*Φ28.6	6*Φ28.6	6*Φ28.6	6*Φ28.6
